起源の場所:
中国
ブランド名:
Giant Precision
証明:
ISO9001
モデル番号:
LHT-40-XX-U-III
大型空洞LHT - IIIシリーズハーモニックギア
製品説明
ストレンドウェーブギアリング (ハーモニックギアリングとも呼ばれる) は,外歯を持つ柔軟なスピンを使用する機械ギアリングシステムの一種である.外部スラインの内部のギア歯と接触するために回転する円筒形プラグによって変形される.
ストレンドウェーブギアリングメタルの弾性力学に基づいたユニークな動作原理を使用します最も大きな利点は,他のギアと比較して零反発特性と重量とスペースの節約です.私たちのギアメカニズムは3つの基本部品で構成されています.波発生器,フレックスラインそして円形スプリーン
|
圧縮波減速器は3つの主要な部品で構成されています
|
仕様
| モデル | 40 | |||||
| 減量比 | 50 | 80 | 100 | 120 | ||
| 2000r/min 入力時のノーマルトルク | Nm | 178 | 268 | 345 | 382 | |
| kgfm | 18 | 27 | 35 | 39 | ||
| 開始および停止時の最大可用トルク | Nm | 523 | 675 | 738 | 802 | |
| kgfm | 53 | 69 | 75 | 82 | ||
| 平均負荷トークの最大許容値 | Nm | 255 | 369 | 484 | 586 | |
| kgfm | 26 | 38 | 49 | 60 | ||
| 許容される最大瞬時のトルク | Nm | 892 | 1270 | 1400 | 1530 | |
| kgfm | 91 | 130 | 143 | 156 | ||
| 許可される最大入力回転速度 (Grease) | r/min | 4000 | ||||
| 許容される平均入力回転速度 (Grease) | r/min | 3000 | ||||
| 反発 | アークセック | ≤20 | ||||
| 体重 | キロ | 7.2 | ||||
| 設計寿命 | 時数 | 15000 | ||||

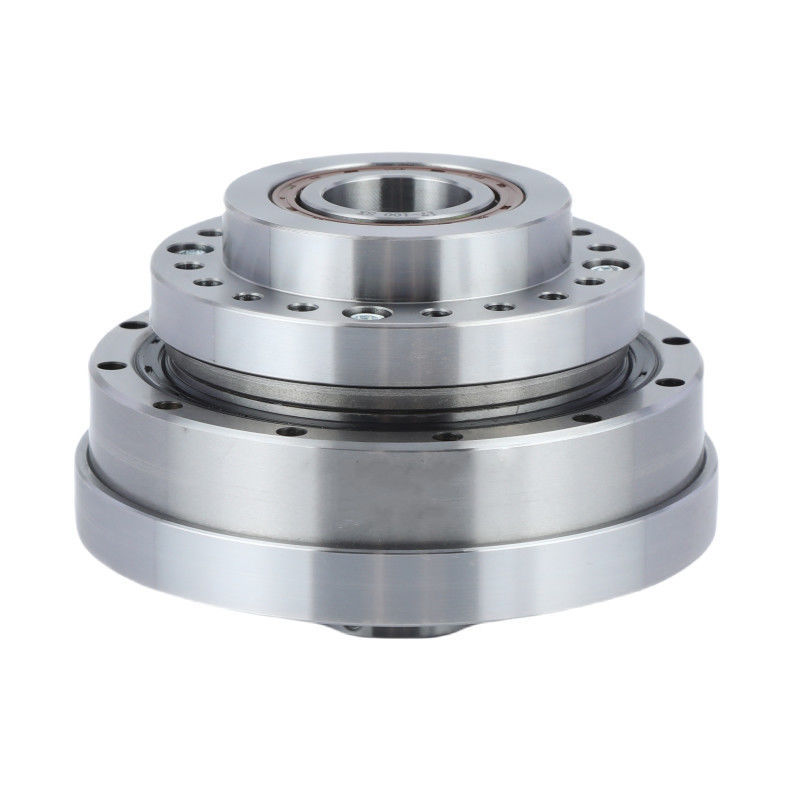

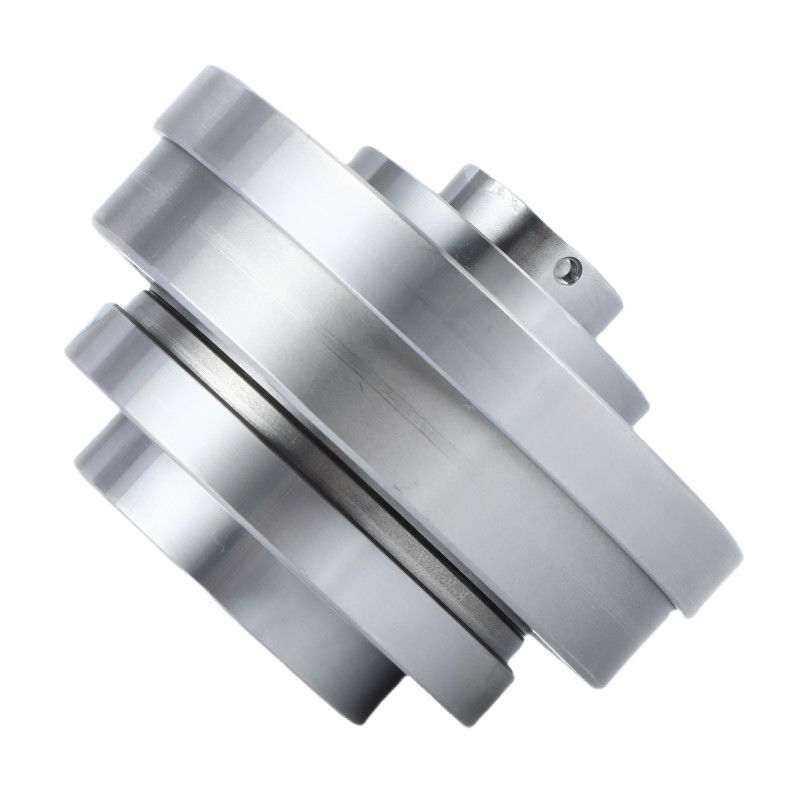

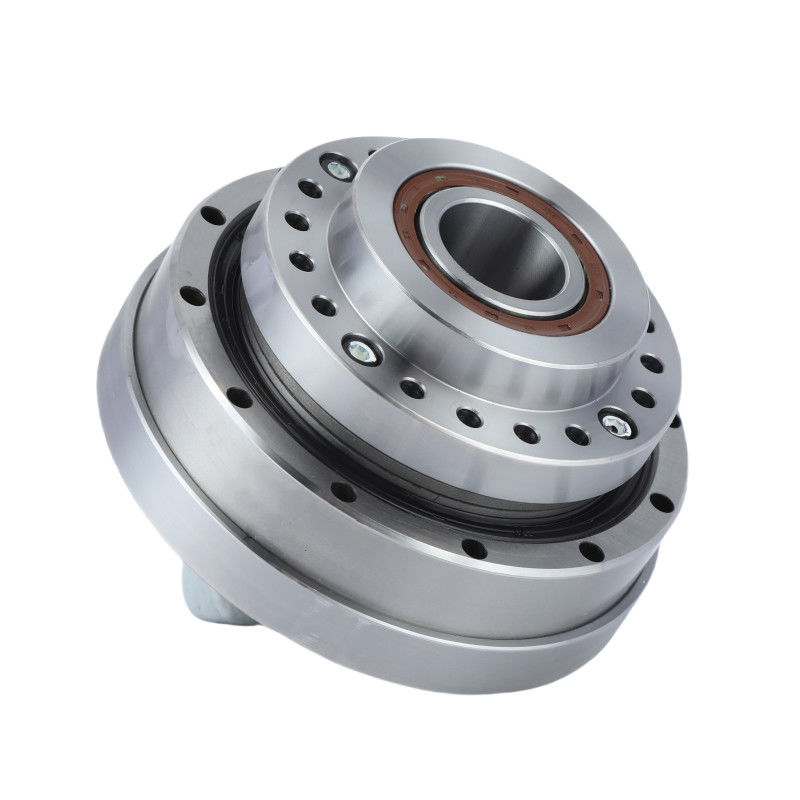

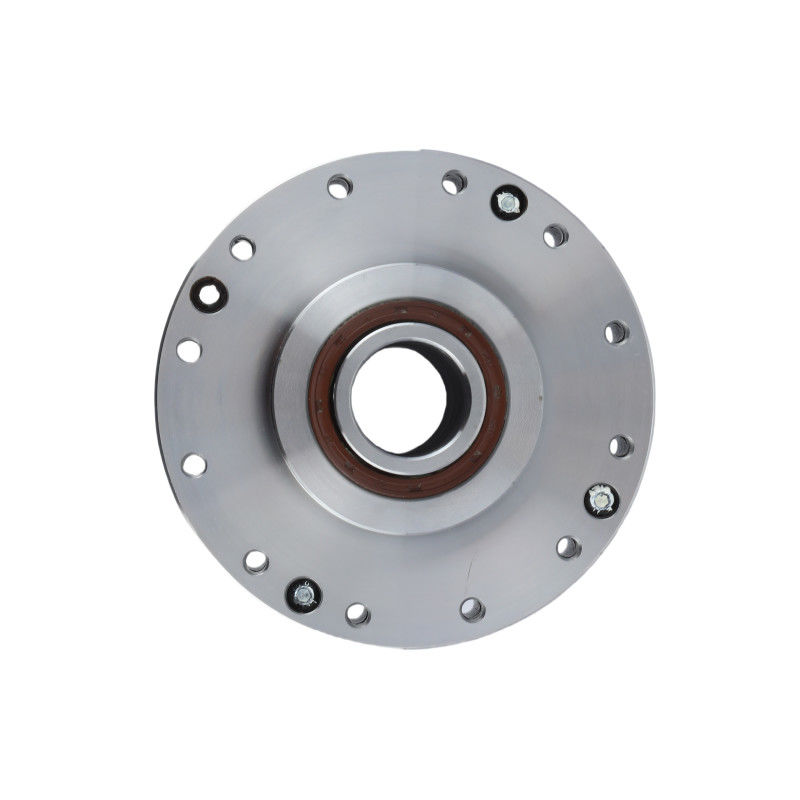

詳細な画像
|
LHT - III モデル40 ハーモニックギアユニットの主要属性 | |||
| 製品 | モデル40 ストレッチ・ウェーブ・リデューサー | |||
|
構成要素
|
波発生器 フレックスライン 円形ライン | |||
|
減量比
|
50:180歳1100: オーケー1120: オーケー1 | |||
|
反発
|
20arcsec未満 | |||
|
平均入力速度
|
4000回転/分 | |||
|
最大入力速度
|
3500回転/分 | |||
|
デザイン の 生活
|
15000時間 | |||
|
モデル
|
40 | |||
|
体重
|
7.2kg | |||
| 保証 | 1 年 | |||
申請
|
|
|
|
| 産業用ロボット | 人間型ロボット | 医療機器 | 製造システム |
