起源の場所:
中国
ブランド名:
Giant Precision
証明:
ISO9001
モデル番号:
LHT-32-XX-U-III
低逆反応 ハーモニック駆動 ストレンドウェーブ減圧器
製品説明
ストレンドウェーブギアリング (ハーモニックギアリングとも呼ばれる) は,外歯を持つ柔軟なスピンを使用する機械ギアリングシステムの一種である.外部スラインの内部のギア歯と接触するために回転する円筒形プラグによって変形される.
ストレンウェーブギアリングは,ロボット工学および航空宇宙で一般的に使用される.ギア減速を提供できるが,回転速度を増加させるため,または微分ギアリングに使用することもできる.
|
ハーモニックドライブには3つの主要部品があります
|
パラメータ表
| モデル | 32 | |||||
| 減量比 | 50 | 80 | 100 | 120 | ||
| 2000r/min 入力時のノーマルトルク | Nm | 99 | 153 | 178 | 178 | |
| kgfm | 10 | 16 | 18 | 18 | ||
| 開始および停止時の最大可用トルク | Nm | 281 | 395 | 433 | 459 | |
| kgfm | 29 | 40 | 44 | 47 | ||
| 平均負荷トークの最大許容値 | Nm | 140 | 217 | 281 | 281 | |
| kgfm | 14 | 22 | 29 | 29 | ||
| 許容される最大瞬時のトルク | Nm | 497 | 738 | 841 | 892 | |
| kgfm | 51 | 75 | 86 | 91 | ||
| 許容される最大入力回転速度 (グリース) |
r/min | 4800 | ||||
| 許容される平均入力回転速度 (グリース) |
r/min | 3500 | ||||
| 反発 | アークセック | ≤20 | ||||
| 体重 | キロ | 4.2 | ||||
| 設計寿命 | 時数 | 15000 | ||||

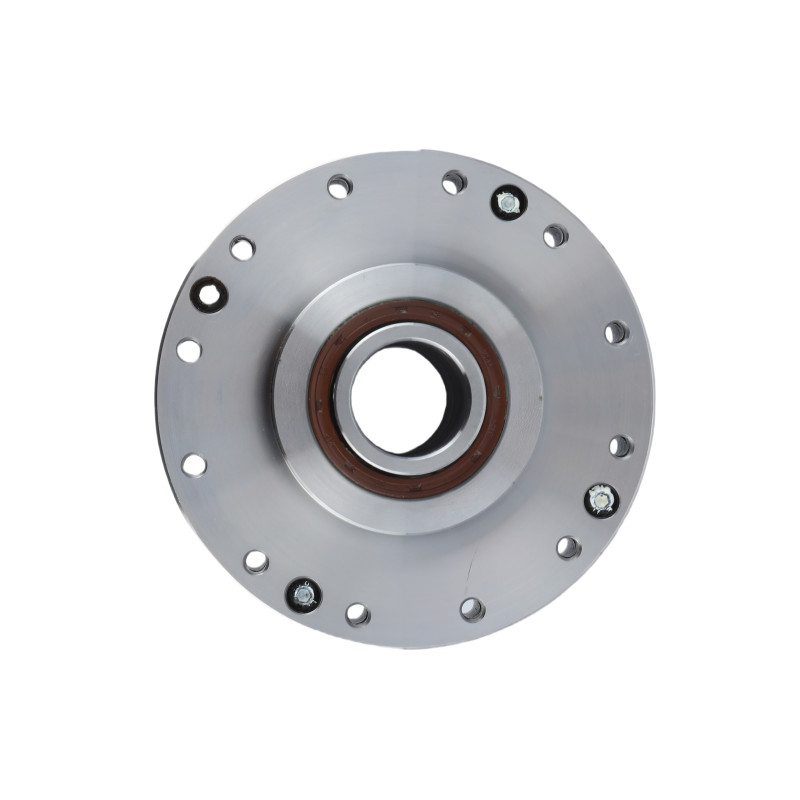

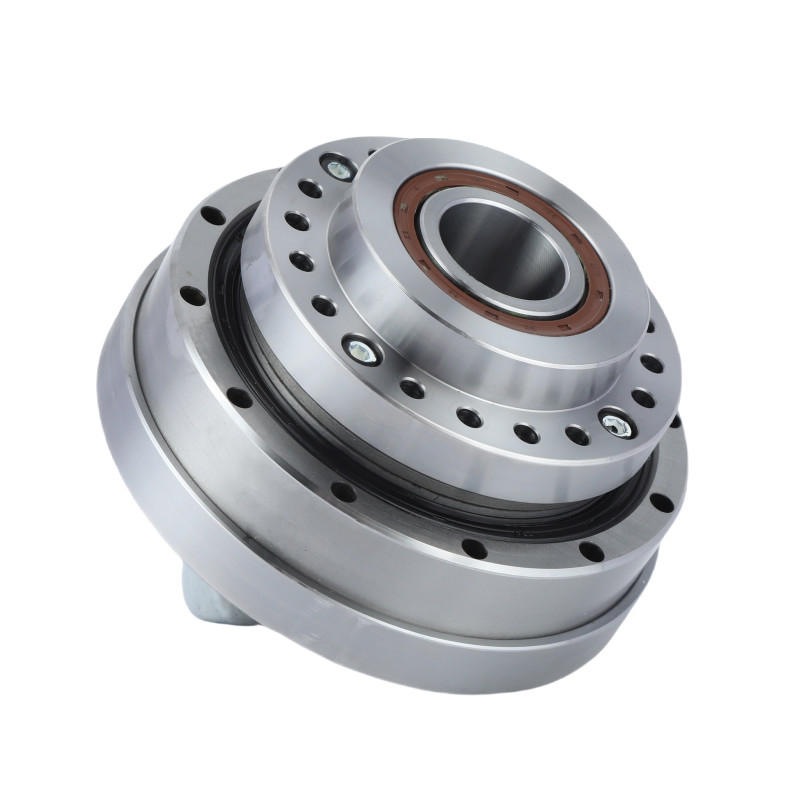

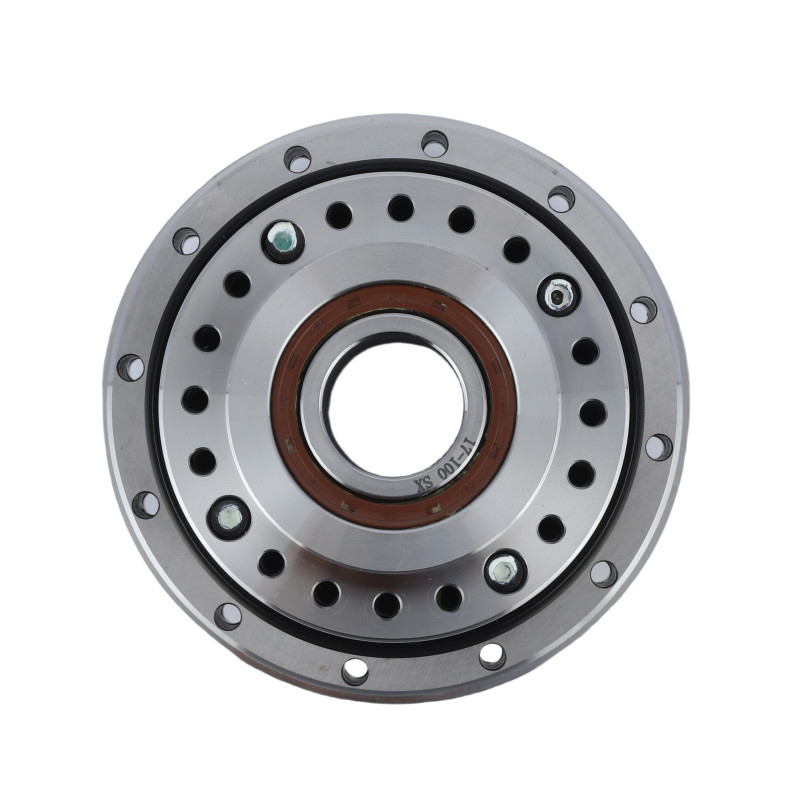

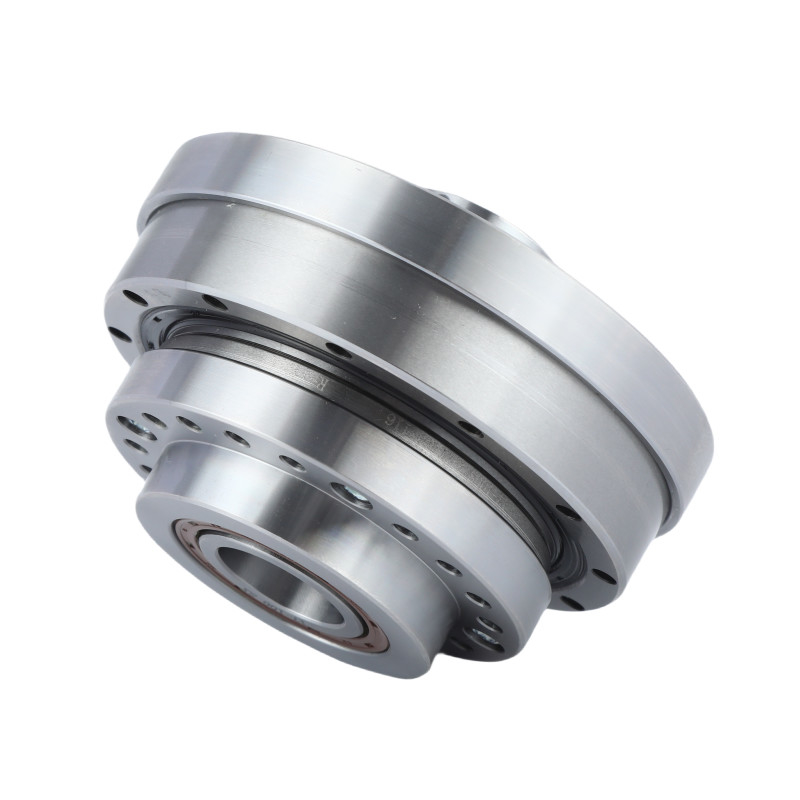

詳細な画像
|
LHT - III モデル32 ハーモニックギアユニットの主要属性 | |||
| 製品 | モデル32 ストレンドウェーブ減量機 | |||
|
構成要素
|
波発生器 フレックスライン 円形ライン | |||
|
減量比
|
50:180歳1100: オーケー1120: オーケー1 | |||
|
反発
|
20arcsec未満 | |||
|
平均入力速度
|
4800回転/分 | |||
|
最大入力速度
|
3500回転/分 | |||
|
デザイン の 生活
|
15000時間 | |||
|
モデル
|
32 | |||
|
体重
|
4.2kg | |||
| 保証 | 1 年 | |||
申請
|
|
|
| 産業用ロボット | 医療機器 | 製造システム |
