起源の場所:
中国
ブランド名:
Giant Precision
証明:
ISO9001
モデル番号:
LHT-25-XX-U-III
低逆反応 ストレンドウェーブ減速器 ハーモニックギア
製品説明
ハーモニック駆動は,設計上,反発反応のない高速減速率である.これは正確なギア位置付けを必要とするシステムにとって有利である.
ハーモニックドライブは高精度,高トルク,コンパクトな設計を必要とするアプリケーションに不可欠です独特の動作原理と利点により,幅広い産業に適しています.ロボットや航空宇宙から医療機器や産業自動化までハーモニックドライブは,近代的な技術システムの性能と効率に大きく貢献します.
|
オペレーション 波発生器が回転すると フレックススラインが変形し 外部の歯が 円形スラインの内部の歯と 2つの対照点で接触するようになります 波発生器が回転し続けると 接触点が円周を回り フレックススペラインが回転します フレックススラインは円形スラインよりも歯が少ない2つのスペライン間の歯の数の違いによって回転する高い削減比率を達成する. |
仕様
| モデル | 25 | |||||
| 減量比 | 50 | 80 | 100 | 120 | ||
| 2000r/min 入力時のノーマルトルク | Nm | 51 | 82 | 87 | 87 | |
| kgfm | 5.2 | 8.4 | 8.9 | 8.9 | ||
| 開始および停止時の最大可用トルク | Nm | 127 | 178 | 204 | 217 | |
| kgfm | 13 | 18 | 21 | 22 | ||
| 平均負荷トークの最大許容値 | Nm | 72 | 113 | 140 | 140 | |
| kgfm | 7.3 | 12 | 14 | 14 | ||
| 許容される最大瞬時のトルク | Nm | 242 | 332 | 369 | 395 | |
| kgfm | 25 | 34 | 38 | 40 | ||
| 許容される最大入力回転速度 (グリース) |
r/min | 5600 | ||||
| 許容される平均入力回転速度 (グリース) |
r/min | 3500 | ||||
| 反発 | アークセック | ≤20 | ||||
| 体重 | キロ | 2.02 | ||||
| 設計寿命 | 時数 | 15000 | ||||

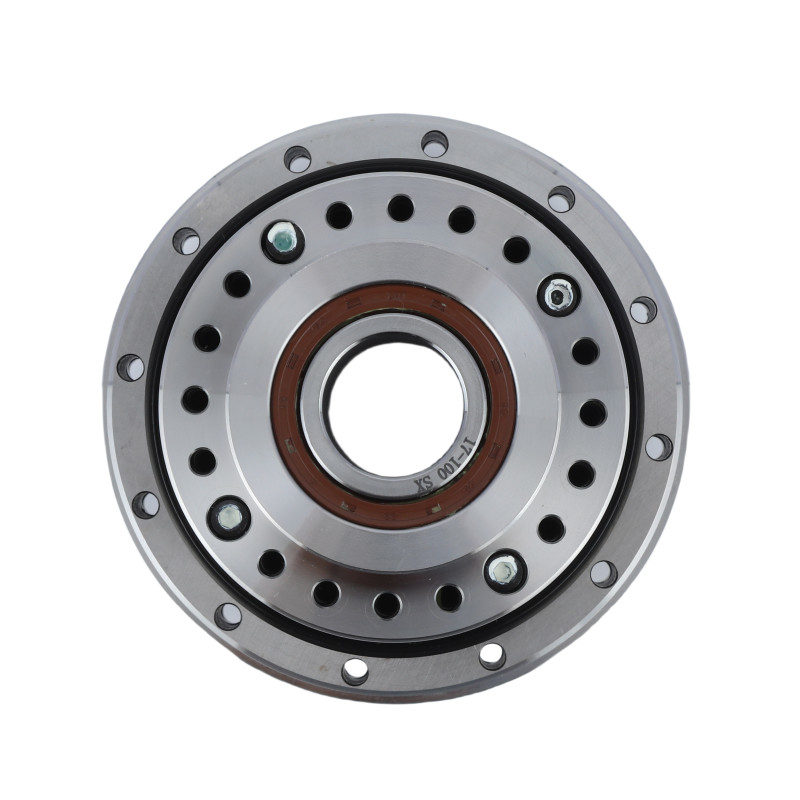

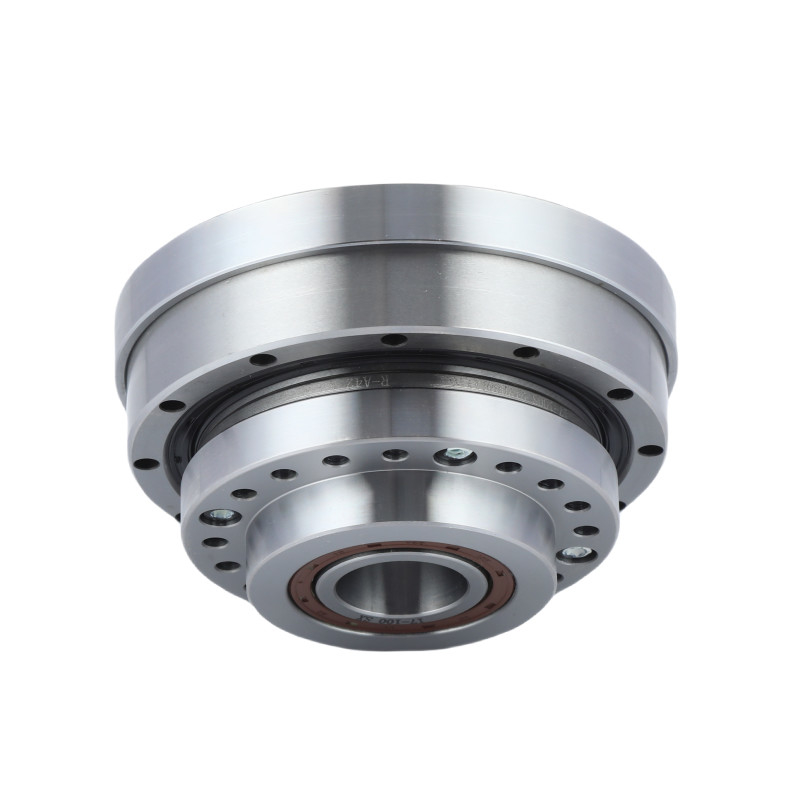

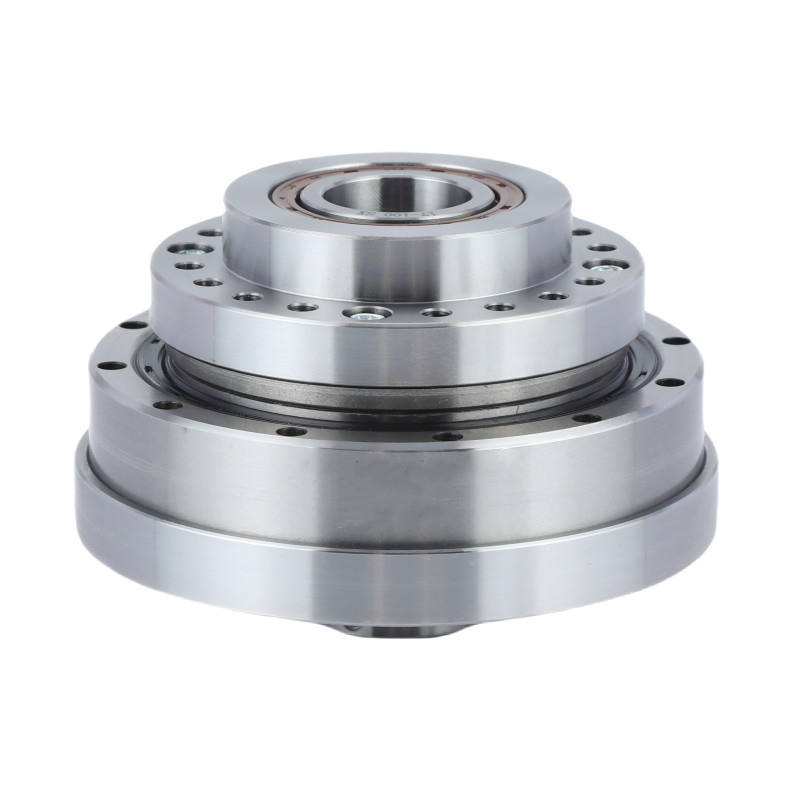

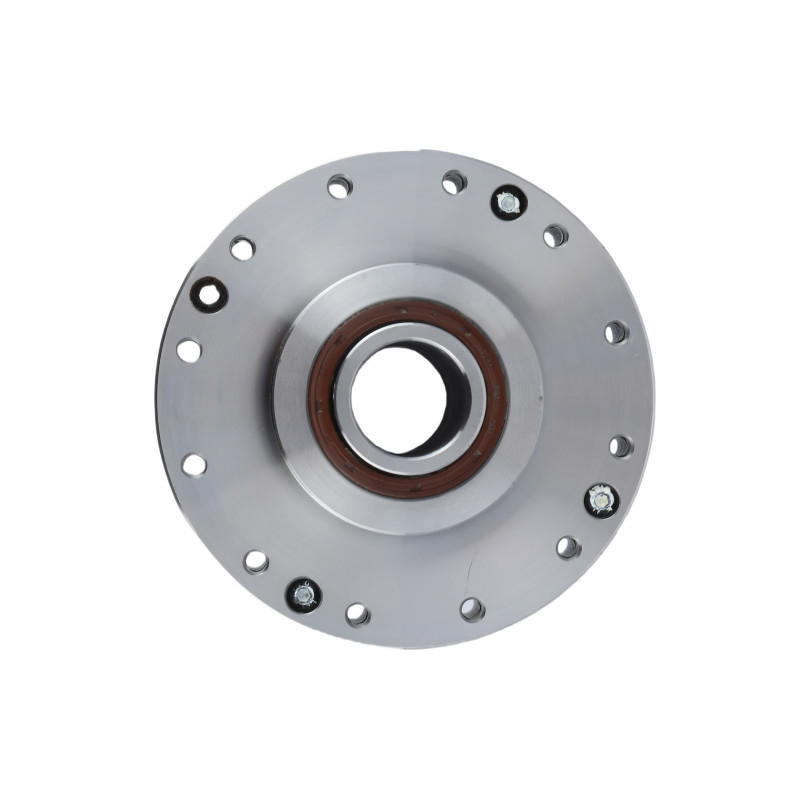

詳細な画像
|
LHT - III モデル25 ハーモニックギアユニットの主要属性 | |||
| 製品 | モデル25 ストレッチ・ウェーブ・リデューサー | |||
|
構成要素
|
波発生器 フレックスライン 円形ライン | |||
|
減量比
|
50:180歳1100: オーケー1120: オーケー1 | |||
|
反発
|
20arcsec未満 | |||
|
平均入力速度
|
5600回転/分 | |||
|
最大入力速度
|
3500回転/分 | |||
|
デザイン の 生活
|
15000時間 | |||
|
モデル
|
25 | |||
|
体重
|
1.32kg | |||
| 保証 | 1 年 | |||
申請
|
|
|
| 産業用ロボット | ヒュアンノイドロボット | CNC 機械 |
