起源の場所:
中国
ブランド名:
Giant Precision
証明:
ISO9001
モデル番号:
LHT-20-XX-U-III
LHT - IIIシリーズ ストレンドウェーブ減速器 ハーモニックギア
製品説明
ハーモニック駆動は,設計上,反発反応のない高速減速率である.これは正確なギア位置付けを必要とするシステムにとって有利である.
ベースシャフトは,円周の軸を囲む円筒形のストレンドウェーブ発電機を回します.
動作原理と構造により 輸出トルクを最大化し サイズと重量を最小化します
ハーモニック・ギアには,単段での高減速率,逆反応ゼロ,従来のギア列車に匹敵できない高精度などの利点があります.
|
特徴 1高精度と繰り返し性:正確な位置付けと制御を必要とするアプリケーションにとって不可欠です. 2コンパクト サイズ: 空間を節約し,よりコンパクトで軽量なデザインを可能にします. 3高トルク対重量比: 重要重量なしで強力なトルク出力を提供します. 4耐用性:歯のロールコンタクトにより,耐用性を最小限に抑え,駆動の寿命を延長します. 5滑らかな操作: 滑らかで一貫した動きを提供し,繊細な作業に最適です. |
仕様
| モデル | 20 | ||||
| 減量比 | 50 | 80 | 100 | ||
| 2000r/min 入力時のノーマルトルク | Nm | 17 | 24 | 28 | |
| 開始および停止時の最大可用トルク | Nm | 39 | 51 | 57 | |
| 平均負荷トークの最大許容値 | Nm | 24 | 33 | 34 | |
| 許容される最大瞬時のトルク | Nm | 69 | 89 | 95 | |
| 許容される最大入力回転速度 | r/min | 6500 | |||
| 許容される平均入力回転速度 | r/min | 3500 | |||
| 反発 | アークセック | ≤20 | |||
| 体重 | キロ | 1.32 | |||
| 設計寿命 | 時数 | 9000 | 10000 | 10000 | |

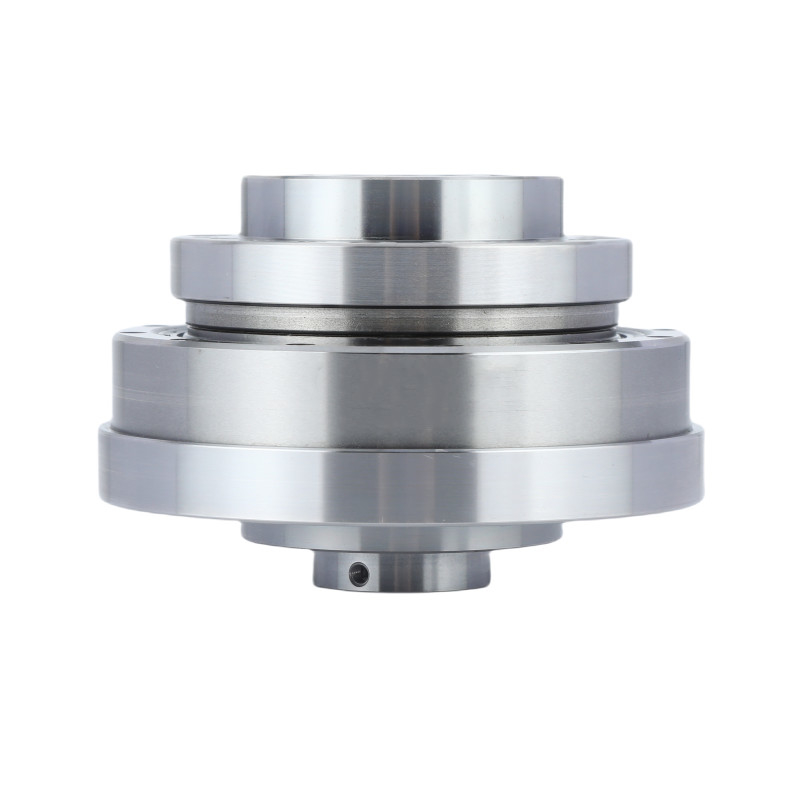

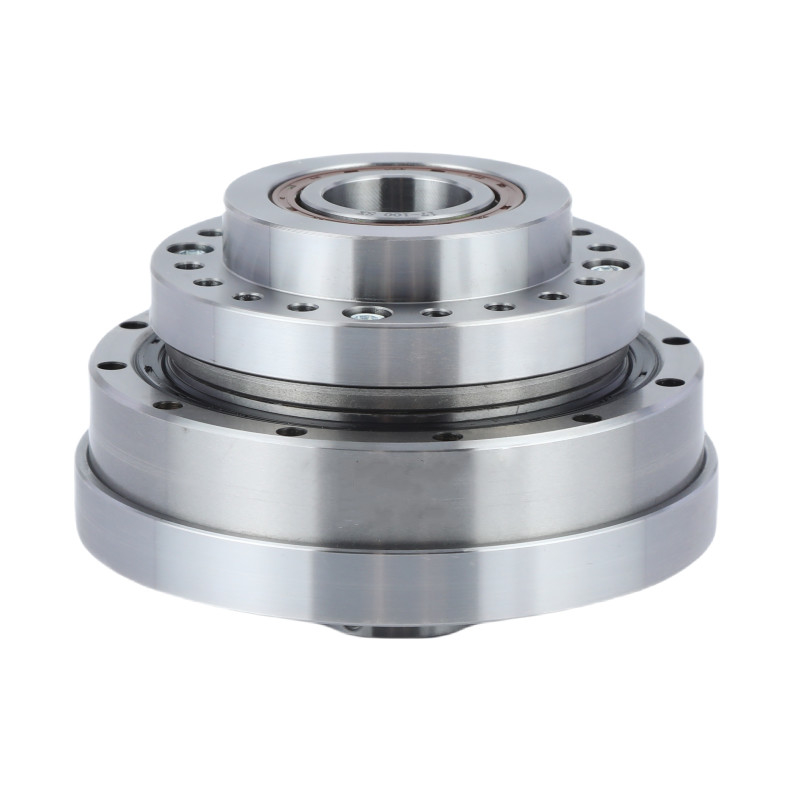

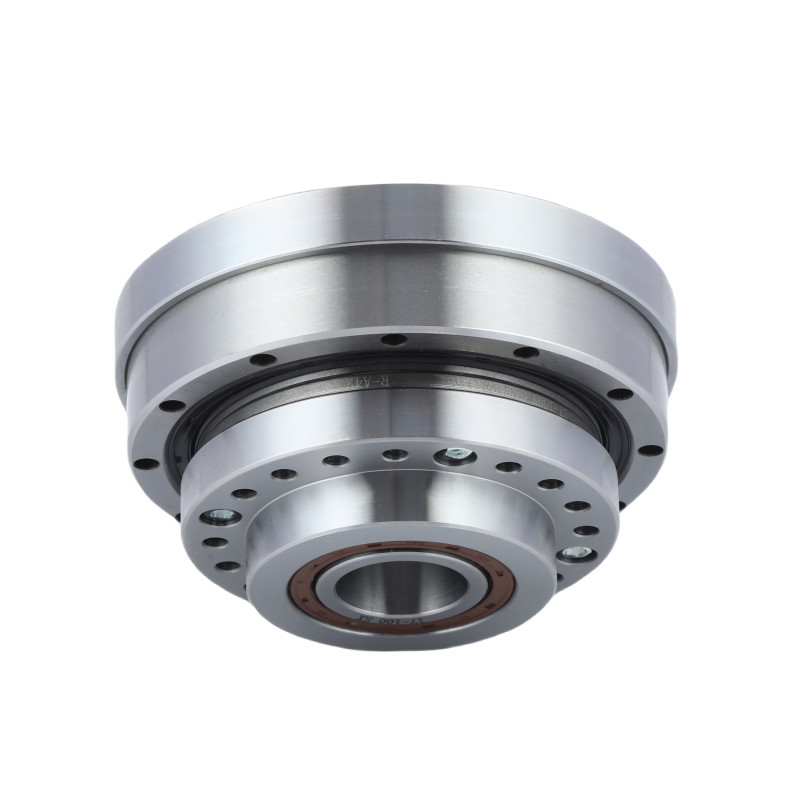

詳細な画像
|
LHT - III モデル 20 ハーモニックギアユニットの主要属性 | |||
| 製品 | モデル20 ハーモニックドライブ | |||
|
構成要素
|
波発生器 フレックスライン 円形ライン | |||
|
減量比
|
50:180歳1100: オーケー1 | |||
|
反発
|
20arcsec未満 | |||
|
平均入力速度
|
6500回転/分 | |||
|
最大入力速度
|
3500回転/分 | |||
|
デザイン の 生活
|
15000時間 | |||
|
モデル
|
20 | |||
|
体重
|
1.32kg | |||
| 保証 | 1 年 | |||
申請
|
|
|
| オプティカルマシン | 3D 印刷 と 紙 製造 | 製造システム |
