起源の場所:
江苏,中国
ブランド名:
Giant Precision
証明:
ISO9001
モデル番号:

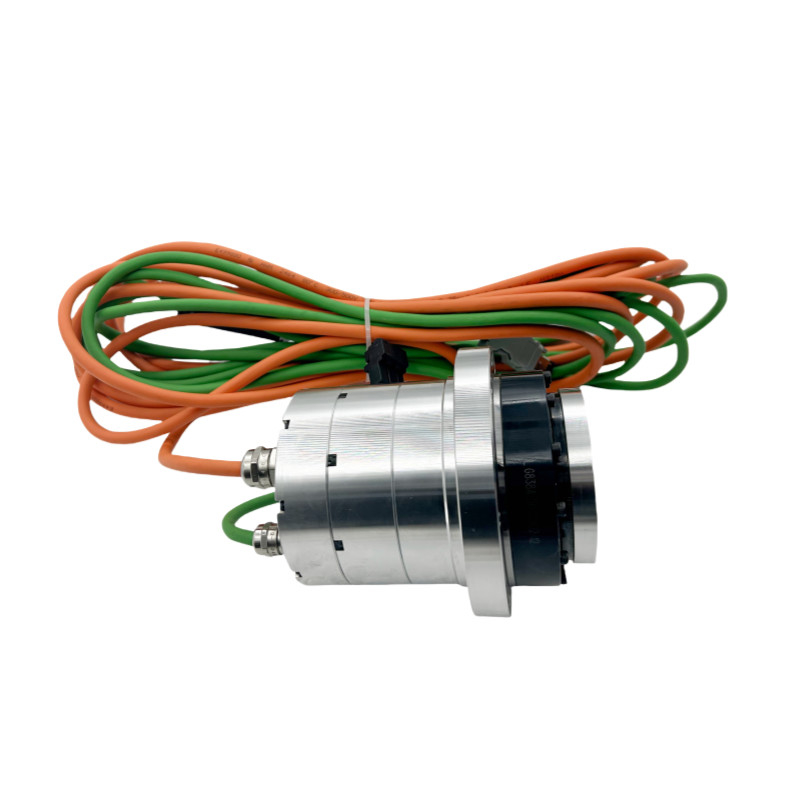

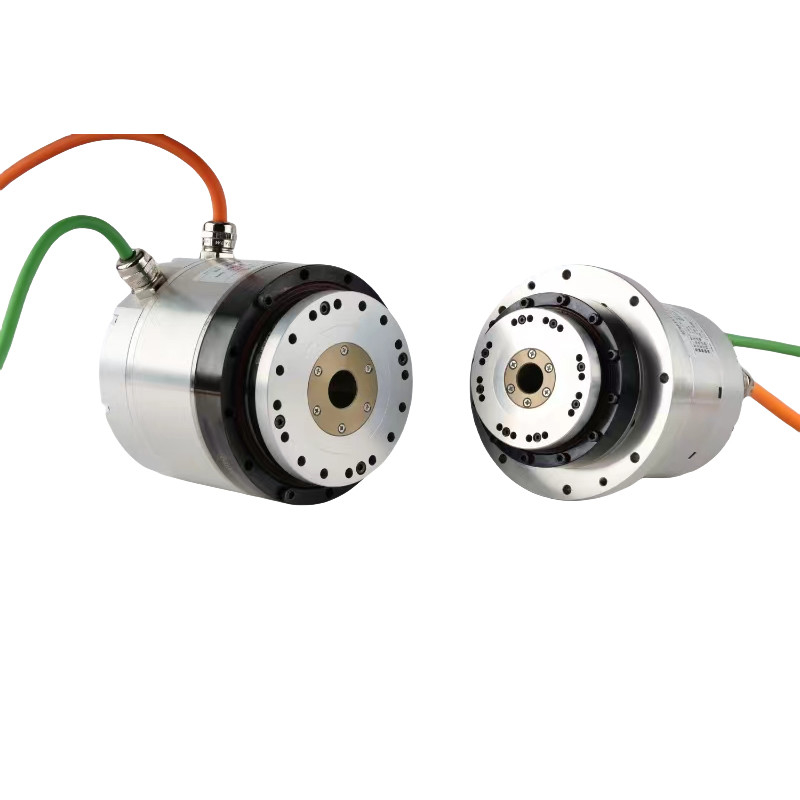

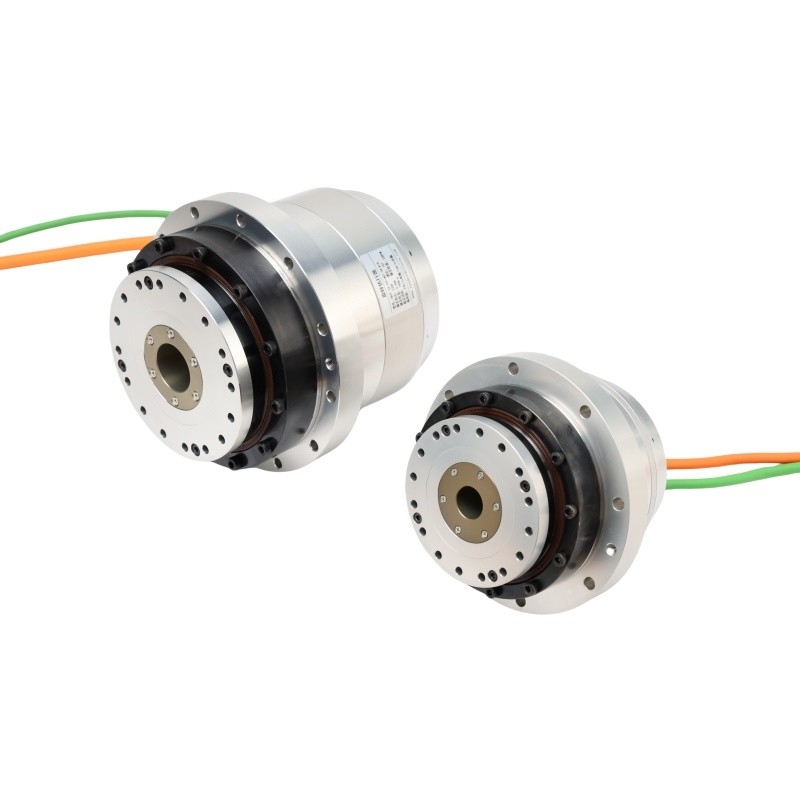

側出口 HATFシリーズ フレンジ式回転アクチュエータ
記述
産業用および商業用アプリケーションで一般的に使用されるローータリーアクチュエータは,さまざまな作業に適しているいくつかの特徴を持っています.AC220V回転アクチュエータの主要な特徴は以下のとおりです:
1. 高トルク出力
特徴: 強力な回転力を必要とするアプリケーションに不可欠な,かなりのトルクを生成できる.
利点: 工業機械,バルブ操作,大規模自動化システムなどの重用用途に適しています.
2精度制御
特徴: 回転運動を正確に制御し,しばしば細かな調整を行うことができます.
利点: ロボット の 腕,数控 機械,医療 器具 の よう に,正確 な 位置 を 定める 必要 が ある 用途 に 最適 です.
3耐久性 と 堅固 な 建築
特徴: 高温,湿度,塵などの厳しい環境に耐えるように作られています.
利点: 産業用環境で長続きする性能と信頼性を保証します.
パラメータ表 HATF回転アクチュエータ
| シリーズHATF | 20 | ||||||
| 減量比 | 51 | 81 | 101 | 121 | 161 | ||
| 220VAC | ピークトルク | N·m | 69 | 91 | 102 | 108 | 113 |
| 定数トルク | N·m | 30 | 48 | 58 | 61 | 61 | |
| 最大速度 | rpm | 98 | 62 | 50 | 41 | 31 | |
| 定速 | rpm | 51 | 32 | 26 | 21 | 16 | |
| 最大電流 | 武器 | 6.04 | 5.02 | 4.51 | 3.98 | 3.13 | |
| 定数電流 | 武器 | 2.63 | 2.65 | 2.56 | 2.25 | 1.69 | |
| トルク常数 | Nm/アーム | 11.42 | 18.14 | 22.62 | 27.1 | 36.06 | |
| 段階抵抗 | オーム 20°C | 6.2 | |||||
| 段階誘導性 | mH | 7.7 | |||||
| バックEMF | Vrms/krpm | 25 | |||||
| 48VDC | ピークトルク | N·m | 69 | 91 | 102 | 108 | 113 |
| 定数トルク | N·m | 39 | 58 | 61 | 61 | 61 | |
| 最大速度 | rpm | 86 | 54 | 44 | 36 | 27 | |
| 定速 | rpm | 51 | 32 | 26 | 21 | 16 | |
| 最大電流 | 武器 | 15.37 | 12.77 | 11.48 | 10.14 | 7.98 | |
| 定数電流 | 武器 | 8.69 | 8.14 | 6.86 | 5.73 | 4.31 | |
| トルク常数 | Nm/アーム | 4.49 | 7.13 | 8.89 | 10.65 | 14.17 | |
| 段階抵抗 | オーム 20°C | 0.4 | |||||
| 段階誘導性 | mH | 0.9 | |||||
| バックEMF | Vrms/krpm | 7.7 | |||||
| 絶対エンコーダー | エコーダタイプ | 絶対エンコーダー | |||||
| 解像度 (単回転) | ほんの少し | 2324ビット | |||||
| モーター マルチターンカウンタ | ほんの少し | 16 | |||||
| 一方向の位置精度 | アークセック | ≤75 | ≤75 | ≤60 | ≤50 | ≤50 | |
| 位置位置の精度の再現可能性 | アークセック | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | |
| 転覆した硬さ | x104 N·m /rad | 24 | |||||
| 扭曲硬さ | x104 N·m /rad | 1.8 | 2.3 | ||||
| 慣性瞬間 | ブレーキなし | kg*m2 | 8.8*10^5 | ||||
| ブレーキ付き | kg*m2 | 9.17*10^5 | |||||
| 質量 | ブレーキなし | キロ | 2.4 | ||||
| ブレーキ付き | キロ | 2.96 | |||||
| モーターポール数 | ポール | 16 | |||||
| 環境条件 | 動作温度: 0~40°C 保存温度: -20~60°C 動作湿度/貯蔵湿度:RH 20~80% (凝縮なし) 振動抵抗: 24.5m/s2 (周波数: 10~400Hz) 粉や金属粉,腐食性ガス,燃やす気体,油霧,その他の室内使用は禁止 標高1000m以下 |
||||||
| モーター隔熱 | 隔熱抵抗: 100MΩ (DC500V) 以上 | ||||||
| 介電電強度 AC1500V/ 1分 | |||||||
| 隔熱クラス:F | |||||||
| 保護 の 程度 | 完全に閉ざされた自己冷却型 (IP65) | ||||||
