起源の場所:
中国
ブランド名:
Giant Precision
証明:
ISO9001
モデル番号:
LHT-17-XX-U-III
高精度 ハーモニックドライブ 緊張波 ギアボックス 減速器
|
高精度
高トルク容量
|
定数パラメータ表
| モデル | 17 | |||||
| 減量比 | 50 | 80 | 100 | 120 | ||
| 2000r/min 入力時のノーマルトルク | Nm | 16 | 22 | 24 | 24 | |
| kgfm | 1.6 | 2.2 | 2.4 | 2.4 | ||
| 開始および停止時の最大可用トルク | Nm | 34 | 43 | 54 | 54 | |
| kgfm | 3.5 | 4.4 | 5.5 | 5.5 | ||
| 平均負荷トークの最大許容値 | Nm | 26 | 27 | 39 | 39 | |
| kgfm | 2.6 | 2.7 | 4 | 4 | ||
| 許容される最大瞬時のトルク | Nm | 70 | 87 | 110 | 86 | |
| kgfm | 7.1 | 8.9 | 11 | 8.8 | ||
| 許容される最大入力回転速度 (グリース) |
r/min | 7300 | ||||
| 許容される平均入力回転速度 (グリース) |
r/min | 3500 | ||||
| 反発 | アークセック | ≤20 | ||||
| 体重 | 体重 | 0.99 | ||||
| 設計寿命 | 時数 | 10000 | 15000 | 15000 | 15000 | |

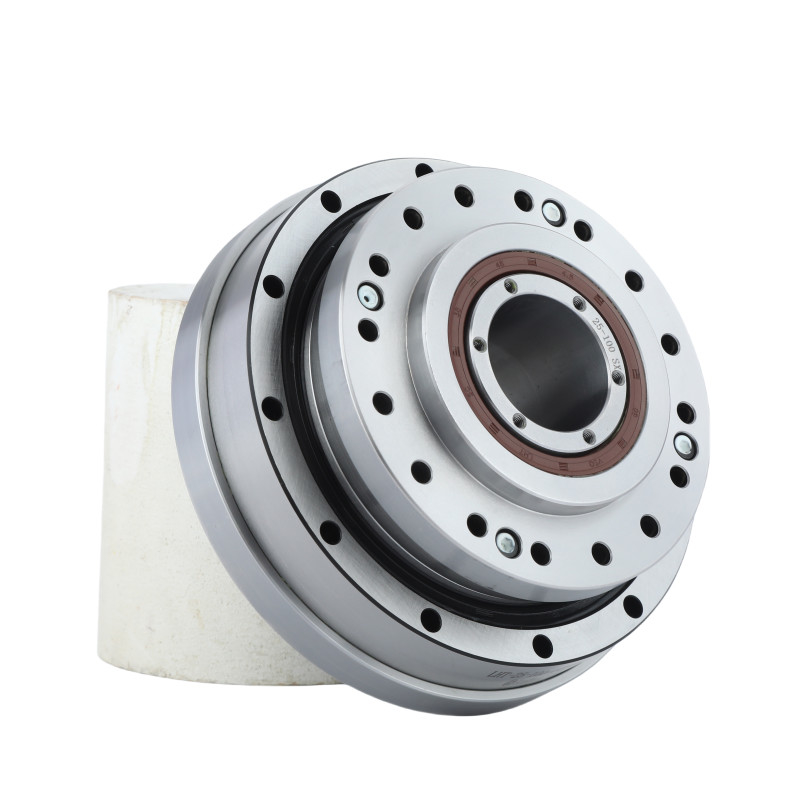

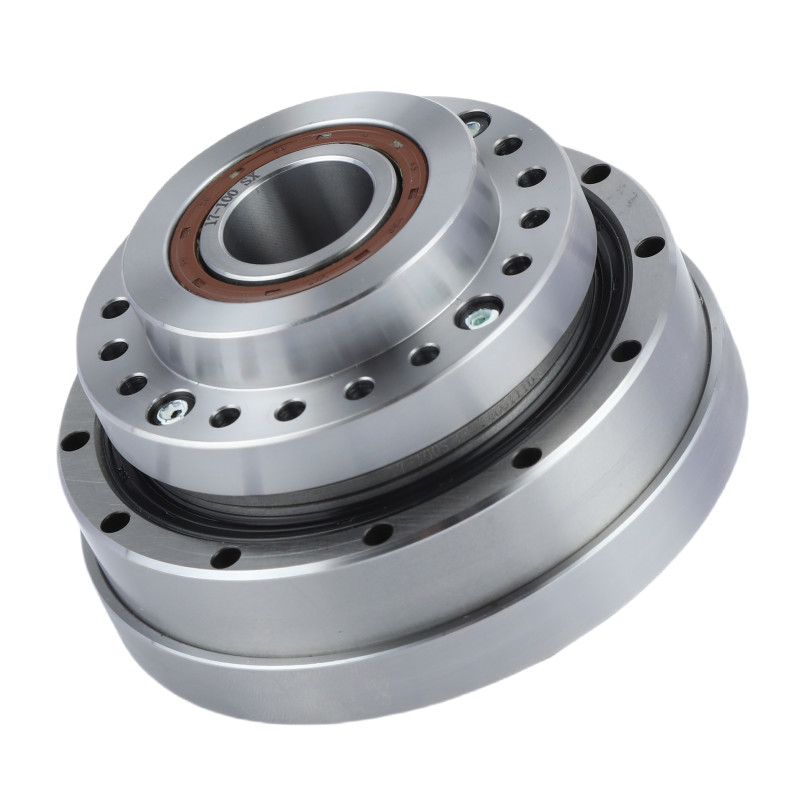

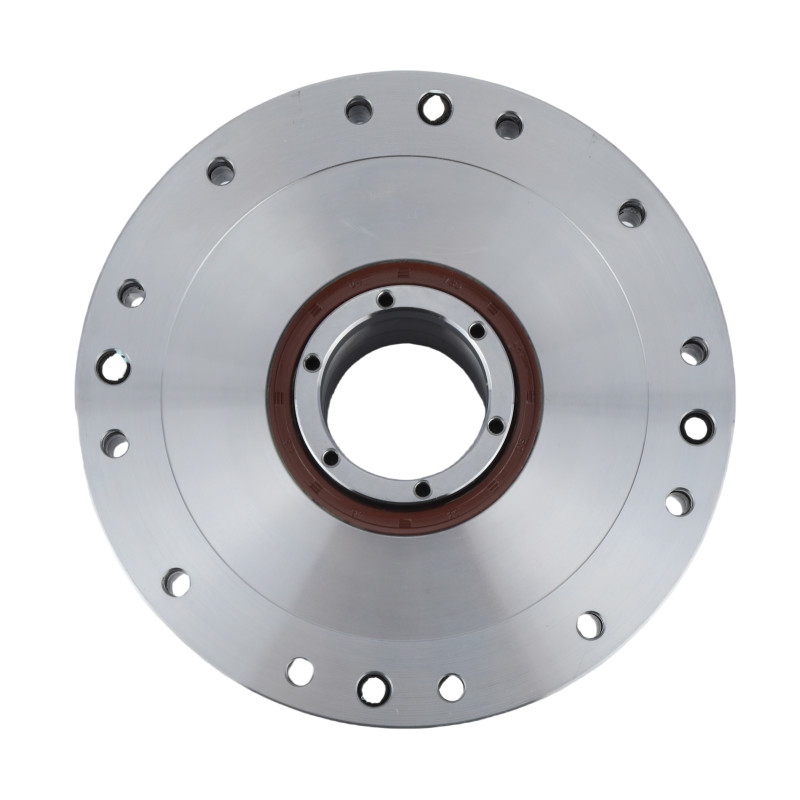

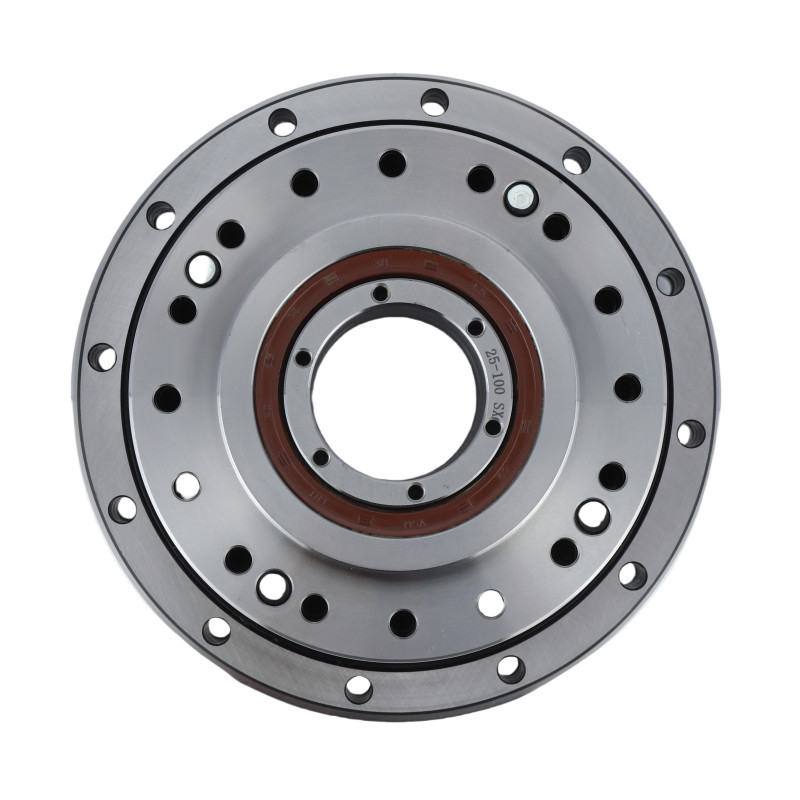

詳細な画像
|
LHT - III モデル 17 ハーモニックギアユニットの主要属性 | |||
| 製品 | モデル17 ハーモニックドライブ | |||
|
構成要素
|
波発生器 フレックスライン 円形ライン | |||
|
減量比
|
50:180歳1100: オーケー1120: オーケー1 | |||
|
反発
|
20arcsec未満 | |||
|
平均入力速度
|
7300回転/分 | |||
|
最大入力速度
|
3500回転/分 | |||
|
デザイン の 生活
|
15000時間 | |||
|
モデル
|
17 | |||
|
体重
|
0.99kg | |||
| 保証 | 1 年 | |||
申請
|
|
|
| 3D 印刷 と 紙 製造 | 医療機器 | オプティカルマシン |
|
|
|
| 航空宇宙 | ヒュアンノイドロボット | 産業用ロボット |
問い合わせを直接私たちに送ってください.
