起源の場所:
中国
ブランド名:
Giant Precision
証明:
ISO9001
モデル番号:
LSS-40-XX-U-I
|

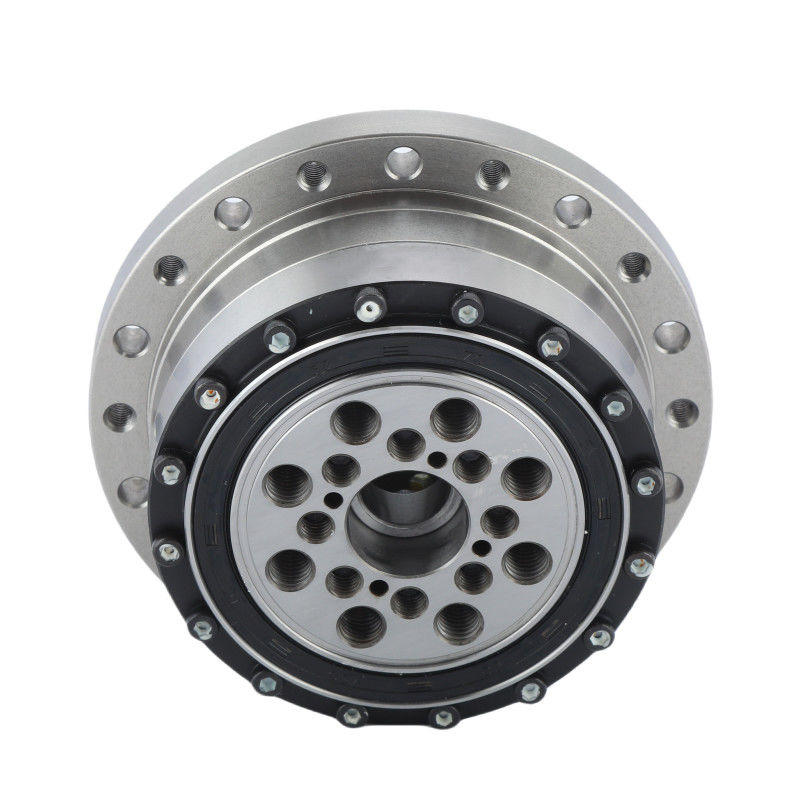

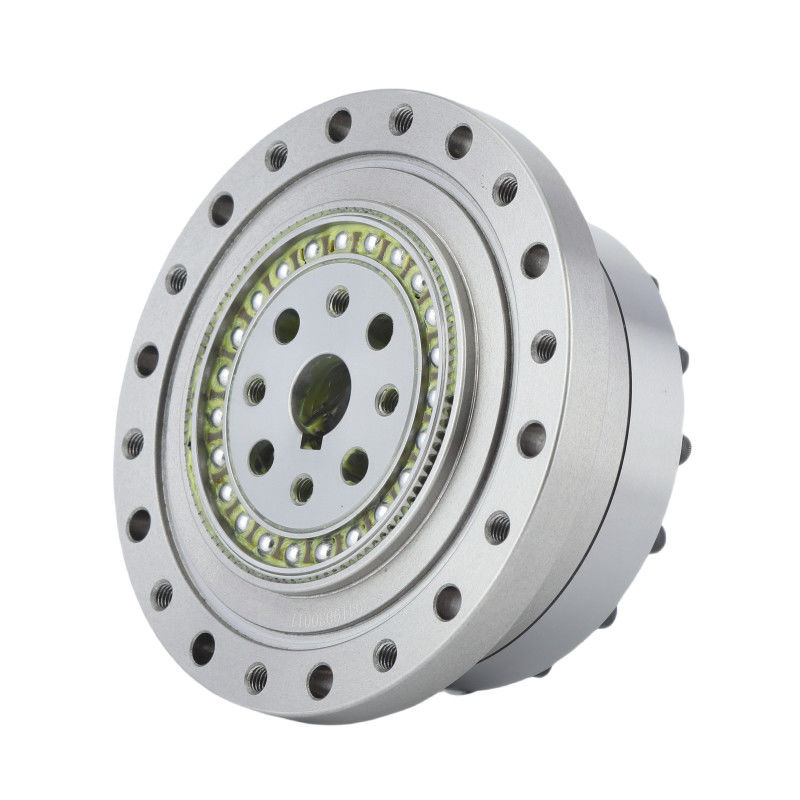

ストレイン・ウェーブ・リディューサー (ハーモニック・ドライブ) 高精度,コンパクトなサイズ,そして高トルク伝送を必要とする現代的な機械システムにおける不可欠な部品です.フレックスラインの変形とギア歯の精密な取り付けを活用するロボット工学,航空宇宙,様々な産業分野での応用に最適です |
適用するロボット機械の腕や足の関節でよく使われます 機械の腕や足の関節では 機械の腕や足の関節で よく使われます |
| モデル | 40 | |||||
| 減量比 | 50 | 80 | 100 | 120 | ||
| 2000r/min 入力時のノーマルトルク | Nm | 137 | 206 | 265 | 294 | |
| kgfm | 14 | 21 | 27 | 30 | ||
| 開始および停止時の最大可用トルク | Nm | 402 | 519 | 568 | 617 | |
| kgfm | 41 | 53 | 58 | 63 | ||
| 平均負荷トークの最大許容値 | Nm | 196 | 284 | 372 | 451 | |
| kgfm | 20 | 29 | 38 | 46 | ||
| 許容される最大瞬時のトルク | Nm | 686 | 980 | 1080 | 1180 | |
| kgfm | 70 | 100 | 110 | 120 | ||
| 許容される最大入力回転速度 (グリース) |
r/min | 4000 | ||||
| 許容される平均入力回転速度 (グリース) |
r/min | 3000 | ||||
| 反発 | アークセック | ≤20 | ||||
| 体重 | 体重 | 4.6 | ||||
| 設計寿命 | 時数 | 10000 | 15000 | 15000 | 15000 | |
|
LSS - I モデル40 ハーモニックギアユニットの主要属性 | |||
| 製品 | モデル40 ハーモニックドライブ | |||
|
構成要素
|
波発生器 フレックスライン 円形ライン | |||
|
減量比
|
50:180歳1100: オーケー1120: オーケー1 | |||
|
反発
|
20arcsec未満 | |||
|
平均入力速度
|
3000回転/分 | |||
|
最大入力速度
|
4000回転/分 | |||
|
デザイン の 生活
|
15000時間 | |||
|
モデル
|
40 | |||
|
体重
|
4.6kg | |||
| 保証 | 1 年 | |||
