起源の場所:
中国
ブランド名:
Giant Precision
証明:
ISO9001
モデル番号:
LSS-20-XX-U-I
 |

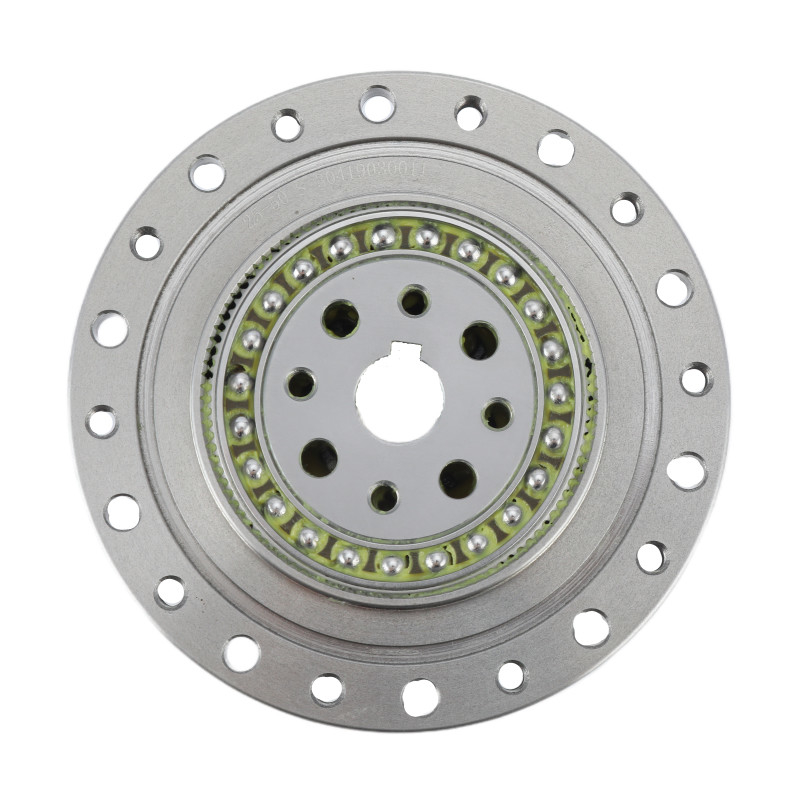

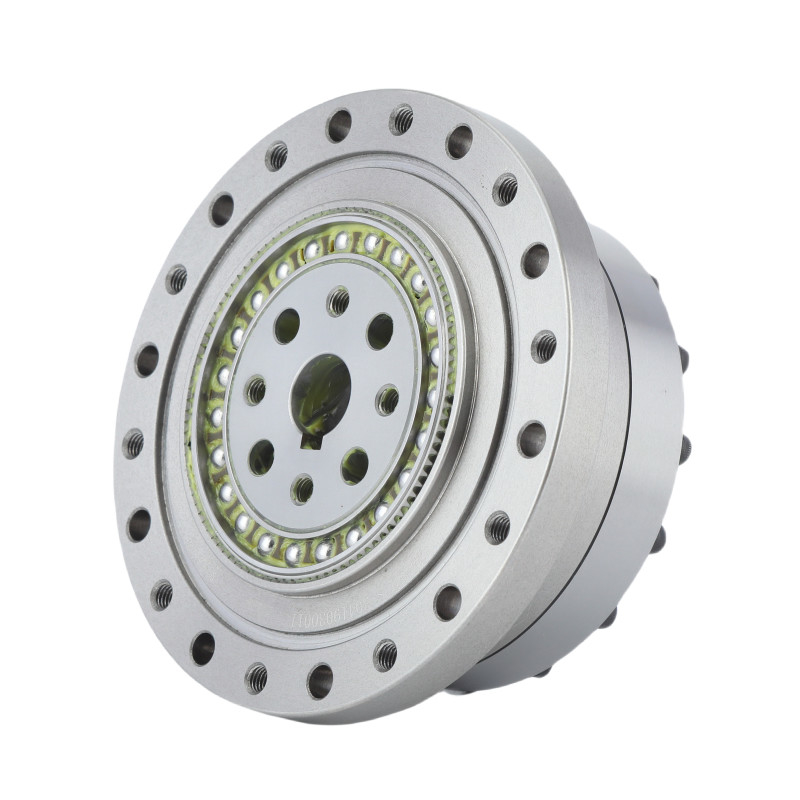

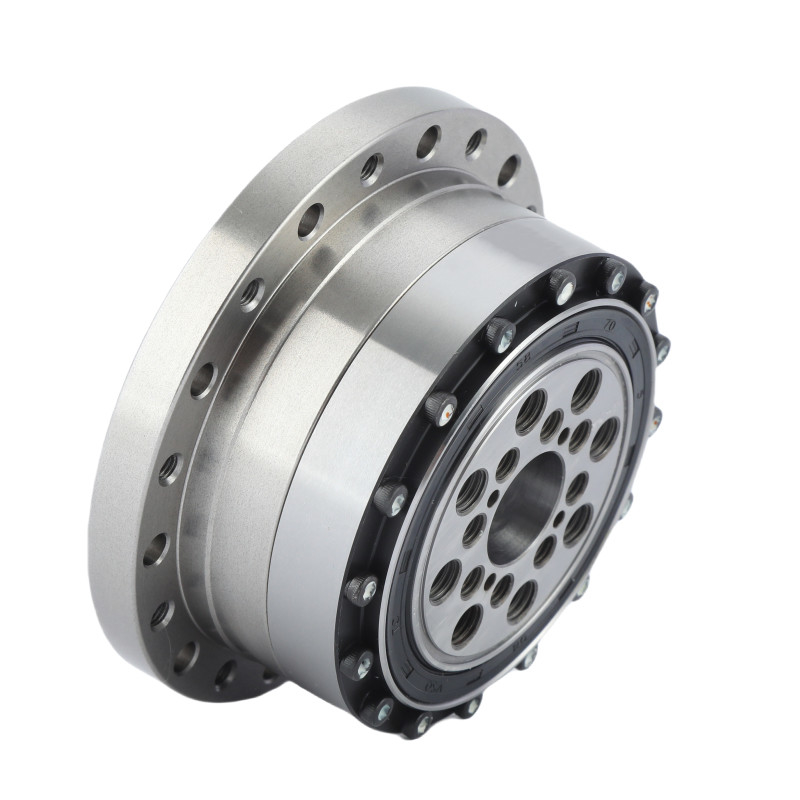

ストレイン・ウェーブ・リディューサー (ハーモニック・ドライブ) 効率的で精密で信頼性の高いギア減速装置を備えるため,多くの近代的な機械システムに不可欠な部品です.高精度でコンパクトな機器が必要とする分野では不可欠です軽量な溶液 |
特徴高減率一段階で非常に高い削減比率を達成できます コンパクト で 軽い設計により,従来のギアシステムと比較してはるかに小さく軽いパッケージで高い減速率を提供します. 高い 精度 と 繰り返す 能力位置の精度が高いアプリケーションに適している. 高トルクトランスミッション大きさに比べて高いトルクを送信できるので,大きな力を要するアプリケーションには便利です. |
| モデル | 20 | ||||||
| 減量比 | 50 | 80 | 100 | 120 | 160 | ||
| 2000r/min 入力時のノーマルトルク | Nm | 25 | 34 | 40 | 40 | 40 | |
| kgfm | 2.5 | 3.5 | 4.1 | 4.1 | 4.1 | ||
| 開始および停止時の最大可用トルク | Nm | 56 | 74 | 82 | 87 | 92 | |
| kgfm | 5.7 | 7.5 | 8.4 | 8.9 | 9.4 | ||
| 平均負荷トークの最大許容値 | Nm | 34 | 47 | 49 | 49 | 49 | |
| kgfm | 3.5 | 4.8 | 5 | 5 | 5 | ||
| 許容される最大瞬時のトルク | Nm | 98 | 127 | 147 | 147 | 147 | |
| kgfm | 10 | 13 | 15 | 15 | 15 | ||
| 許容される最大入力回転速度 油脂 |
r/min | 6500 | |||||
| 許容される平均入力回転速度 油脂 |
r/min | 3500 | |||||
| 反発 | アークセック | ≤20 | |||||
| 体重 | 体重 | 0.96 | |||||
| 設計寿命 | 時数 | 10000 | 15000 | 15000 | 15000 | 15000 | |
|
LSS - I モデル 20 ハーモニックギアユニットの主要属性 | |||
| 製品 | モデル20 ストレッチ・ウェーブ・リデューサー | |||
|
材料
|
鋼,アルミ,ポリウレタン,ベアリング,シール,潤滑剤 | |||
|
減量比
|
50:180歳1100: オーケー1120: オーケー1160: オーケー1 | |||
|
反発
|
20arcsec未満 | |||
|
平均入力速度
|
3500回転/分 | |||
|
最大入力速度
|
6500回転/分 | |||
|
デザイン の 生活
|
15000時間 | |||
|
モデル
|
20 | |||
|
体重
|
0.96kg | |||
| 保証 | 1 年 | |||
