起源の場所:
中国
ブランド名:
Giant Precision
証明:
ISO9001
モデル番号:
LSS-17-XX-U-I
ロボティクス ハーモニックドライブ モーター減速ギア 円形スプリーン
 |
波発生器 折りたたみ軸に収まる 円筒形の球軸です 折りたたみ軸を円筒形に変形させます2つの対照的な領域で円形スラインの歯と関わる原因. フレックスライン 細くて柔軟で 円筒状のギアで 外部の歯があります 波発生器の形に 弾性的に変形します 円状のスプリン 内部歯を持つ固いリングです.それは静止しているか,システムの出力部品かもしれません.円形スプラインの歯とフレックススプラインの間の相互作用は,ギア削減を生成. |
オペレーション
|
仕様
| モデル | 17 | |||||
| 減量比 | 50 | 80 | 100 | 120 | ||
| 2000r/min 入力時のノーマルトルク | Nm | 16 | 22 | 24 | 24 | |
| kgfm | 1.6 | 2.2 | 2.4 | 2.4 | ||
| 開始および停止時の最大可用トルク | Nm | 34 | 43 | 54 | 54 | |
| kgfm | 3.5 | 4.4 | 5.5 | 5.5 | ||
| 平均負荷トークの最大許容値 | Nm | 26 | 27 | 39 | 39 | |
| kgfm | 2.6 | 2.7 | 4 | 4 | ||
| 許容される最大瞬時のトルク | Nm | 70 | 87 | 108 | 86 | |
| kgfm | 7.1 | 8.9 | 11 | 8.8 | ||
|
許容される最大入力回転速度 (グリース) |
r/min | 7300 | ||||
|
許容される平均入力回転速度 (グリース) |
r/min | 3500 | ||||
| 反発 | アークセック | ≤20 | ||||
| 体重 | 体重 | 0.67 | ||||
| 設計寿命 | 時数 | 10000 | 15000 | 15000 | 15000 | |

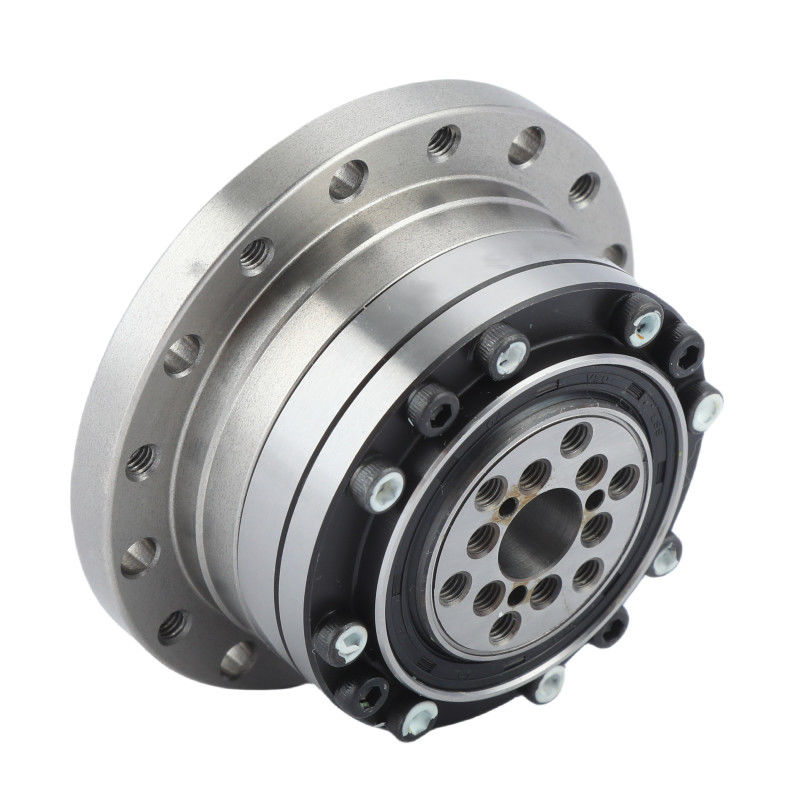

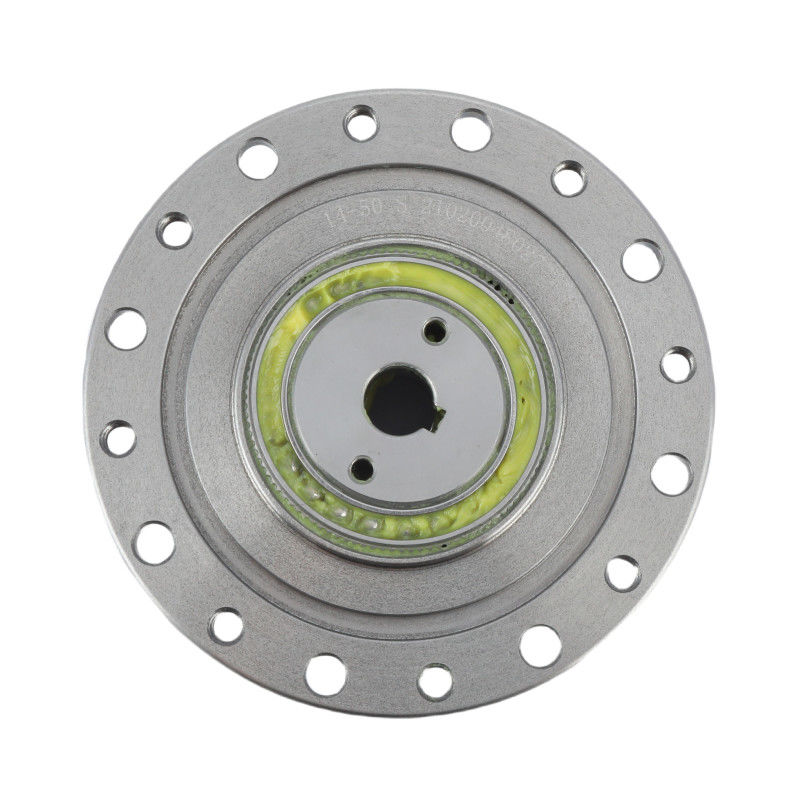

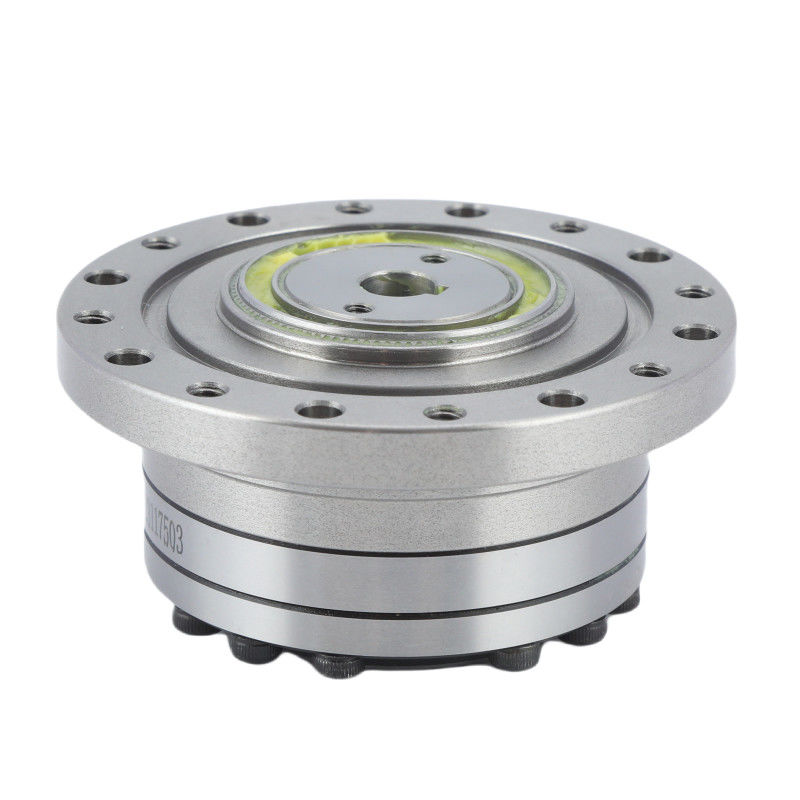

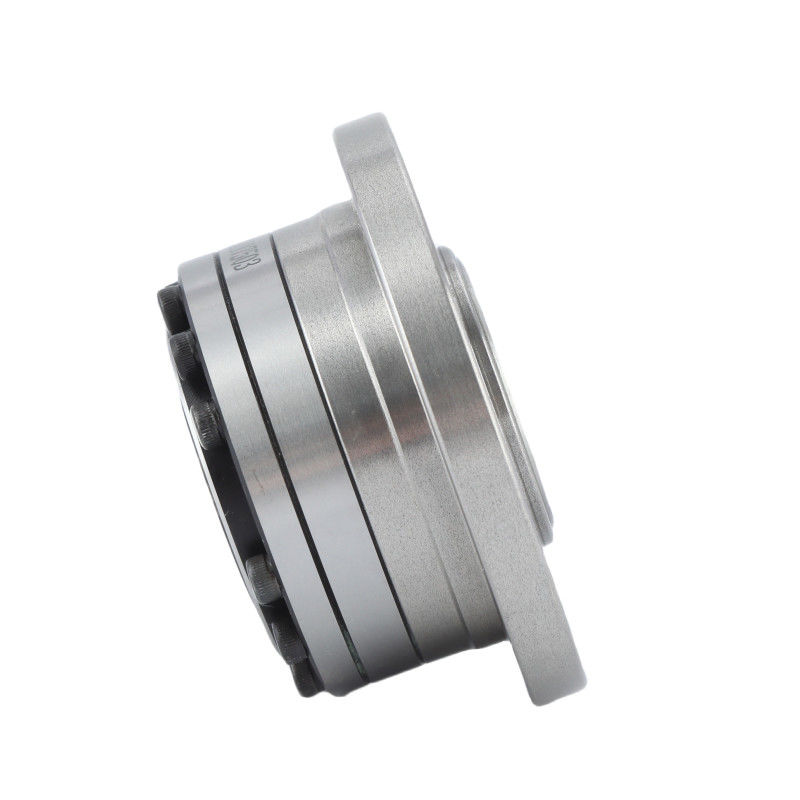

詳細な画像
| LSS - Iシリーズモデル17 ハーモニックギアユニットの主要属性 | |||
| 製品 | モデル17 ストレンドウェーブ減量機 | ||
|
材料
|
鋼,アルミ,ポリウレタン,ベアリング,シール,潤滑剤 | ||
|
減量比
|
50:180歳1100: オーケー1120: オーケー1 | ||
|
反発
|
20arcsec未満 | ||
|
平均入力速度
|
3500回転/分 | ||
|
最大入力速度
|
7300回転/分 | ||
|
デザイン の 生活
|
15000時間 | ||
|
モデル
|
17 | ||
|
体重
|
0.67kg | ||
| 保証 | 1 年 | ||
申請
|
|
|
|
| 産業用ロボット | 医療機器 | 製造システム | 半導体システム |
