起源の場所:
中国
ブランド名:
Giant Precision
証明:
ISO9001
モデル番号:
LSS-14-XX-U-I

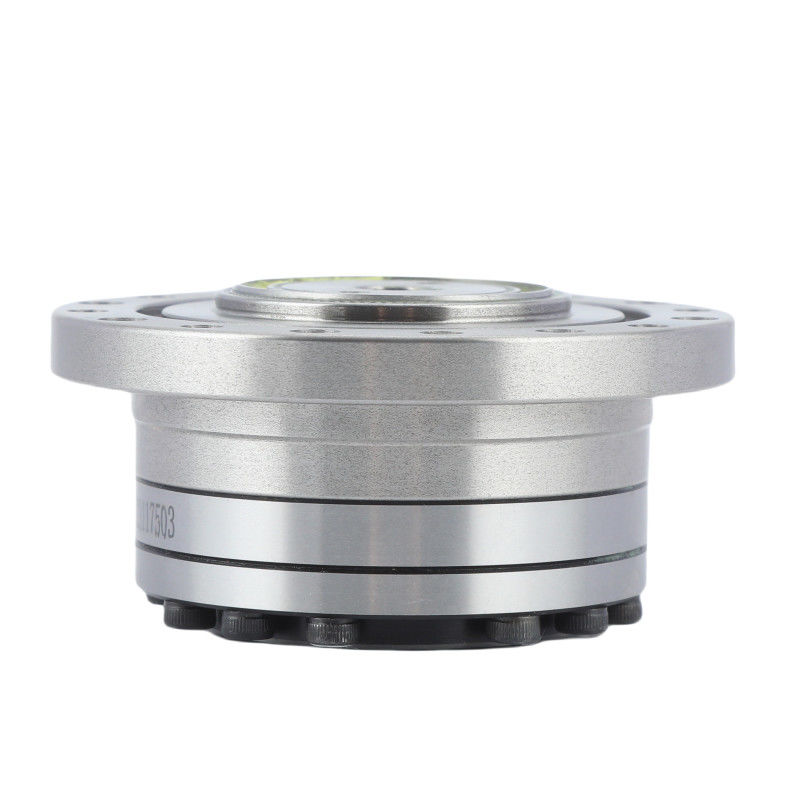

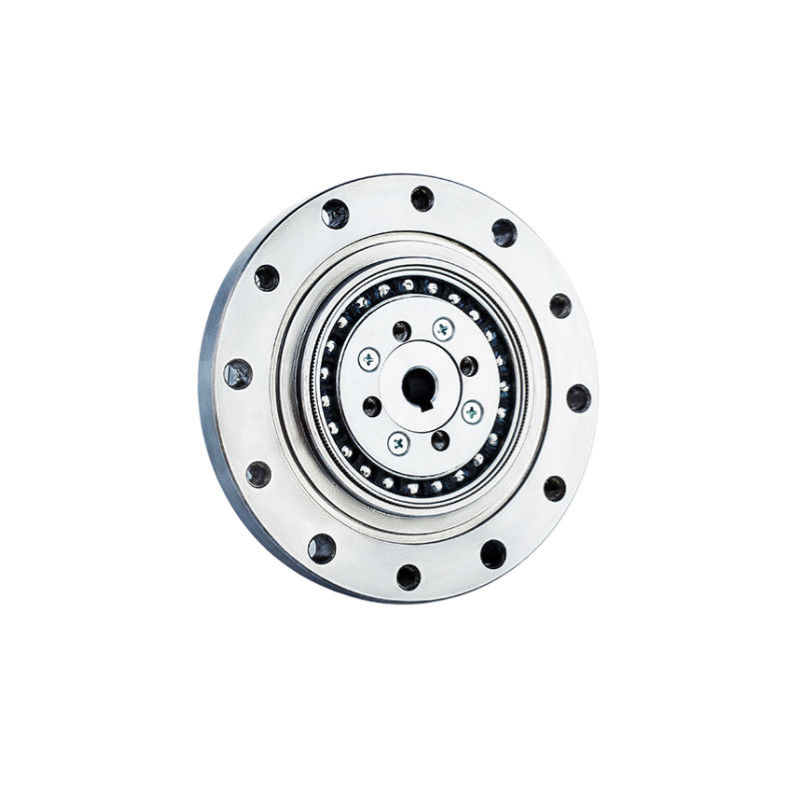

8500r/min ゼロバックレッシュ 減圧器 緊張波駆動 ハーモニックギア
 |
波発生器フレックススラインは,通常ボールベアリングを装着した,円筒形のキャムで,フレックススライン内側に配置される.回転すると,フレックススラインが円筒形に変形する. |
|
フレックスライン細壁で柔軟な円筒状の部品で,外歯があります.円形スプリンの内側に収まり,波発生器によって円形に変形します.フレックススラインは円形スラインよりも歯が少ない. |
|
|
円状のスプリン内部歯が フレックススラインの外歯と 結びついている 固い円形リングです |
パラメータ表
| モデル | 14 | |||||
| 減量比 | 50 | 80 | 100 | 120 | ||
| 2000r/min 入力時のノーマルトルク | Nm | 5.4 | 7.8 | 7.8 | 7.8 | |
| kgfm | 0.55 | 0.8 | 0.8 | 0.8 | ||
| 開始および停止時の最大可用トルク | Nm | 18 | 23 | 28 | 28 | |
| kgfm | 1.8 | 2.4 | 2.9 | 2.9 | ||
| 平均負荷トークの最大許容値 | Nm | 6.9 | 11 | 11 | 11 | |
| kgfm | 0.7 | 1.1 | 1.1 | 1.1 | ||
| 許容される最大瞬時のトルク | Nm | 35 | 47 | 54 | 54 | |
| kgfm | 3.6 | 4.8 | 5.5 | 5.5 | ||
|
許容される最大入力回転速度 (グリース) |
r/min | 8500 | ||||
|
許容される平均入力回転速度 (グリース) |
r/min | 3500 | ||||
| 反発 | アークセック | ≤20 | ||||
| 体重 | 体重 | 0.51 | ||||
| 設計寿命 | 時数 | 10000 | 15000 | 15000 | 15000 | |
| LSS - I シリーズ 14 モデル ハーモニックギアユニットの主要属性 | |||
| 製品 | ハーモニックギアユニット | ||
|
材料
|
鉄鋼,アルミ,ポリウレタン,ベアリング,シール,潤滑剤 | ||
|
減量比
|
50:180歳1100: オーケー1120: オーケー1 | ||
|
反発
|
20arcsec未満 | ||
|
平均入力速度
|
3500回転/分 | ||
|
最大入力速度
|
8500回転/分 | ||
|
デザイン の 生活
|
15000時間 | ||
|
モデル
|
14 | ||
|
体重
|
0.51kg | ||
| 保証 | 1 年 | ||
申請
|
|
|
| CNC 機械 | 半導体システム | 産業用ロボット |
