起源の場所:
江苏,中国
ブランド名:
Giant Precision
証明:
ISO9001
モデル番号:
LSN-11-XX-U-I
巨大精密のハーモニックドライブは 設計上 ゼロから低い反発です最高レベルの伝送精度を提供し,最小慣性で単段で高い比減をサポートすることができます高精度でトルク密度の高い設計により,調和駆動は精密な運動制御アプリケーションの理想的なソリューションになります.
巨大精密ハーモニックドライブには ストレイン・ウェーブ・ギアリングの 幅広いオプションがあります
 |
|
ハーモニック 駆動 の 重要な 特質
ハーモニックドライブの仕様
定数パラメータ表
| モデル | 減量比 | 2000r/min 入力時のノーマルトルク | 開始および停止時の最大可用トルク | 平均負荷トークの最大許容値 | 許容される最大瞬時のトルク | 許容される最大入力回転速度 (グリース) |
許容される平均入力回転速度 (グリース) |
反発 | 体重 | 設計寿命 | ||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | アークセック | 体重 | 時数 | ||
| 11 | 50 | 3.5 | 0.36 | 8.3 | 0.85 | 5.5 | 0.56 | 17.0 | 1.73 | 8500 | 3500 | ≤30 | 0.17 | 10000 |
| 80 | 4.5 | 0.46 | 9.9 | 1.01 | 8.0 | 0.82 | 22.5 | 2.3 | 10000 | |||||
| 100 | 5.0 | 0.51 | 11 | 1.12 | 8.9 | 0.91 | 25.0 | 2.55 | 10000 | |||||
| LSN-11-XX-U-I 超軽量ストレッチ波減圧器の主要特性 | |||
| 製品 | 軽量モデル11 ハーモニックドライブ | ||
|
材料
|
鉄鋼,アルミ,ポリウレタン,ベアリング,シール,潤滑剤 | ||
|
減量比
|
50, 80, 100 | ||
|
反発
|
30弧秒未満 | ||
|
平均入力速度
|
3500回転/分 | ||
|
最大入力速度
|
8500回転/分 | ||
|
デザイン の 生活
|
10000時間 | ||
|
モデル
|
8 | ||
|
体重
|
0.17kg | ||
| 保証 | 1年 | ||
| リード タイム | 2 〜4週間 | ||
| 適用する | ロボットと自動化,半導体機器,航空宇宙 | ||

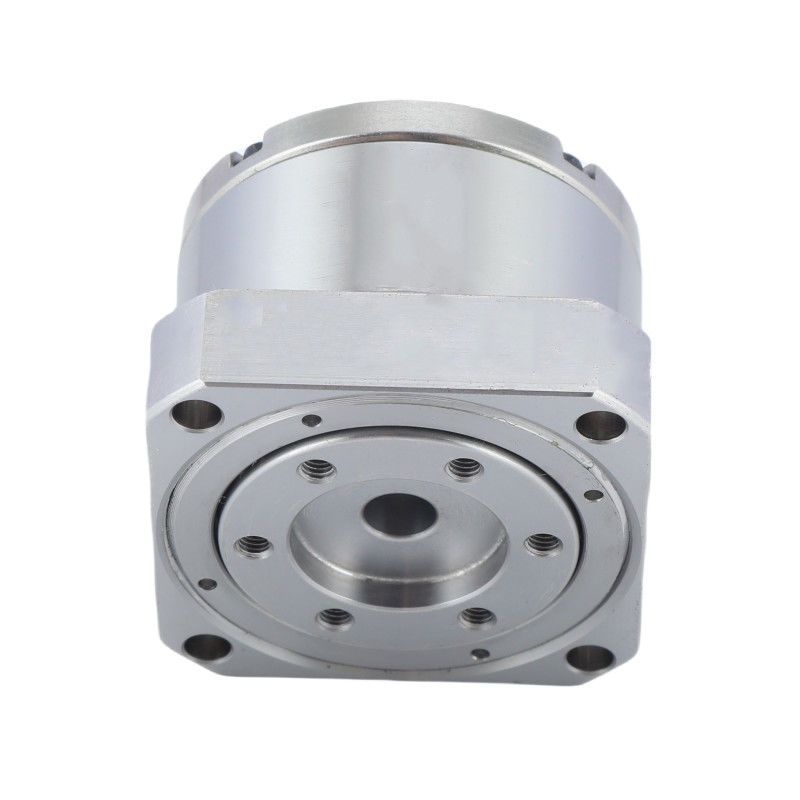

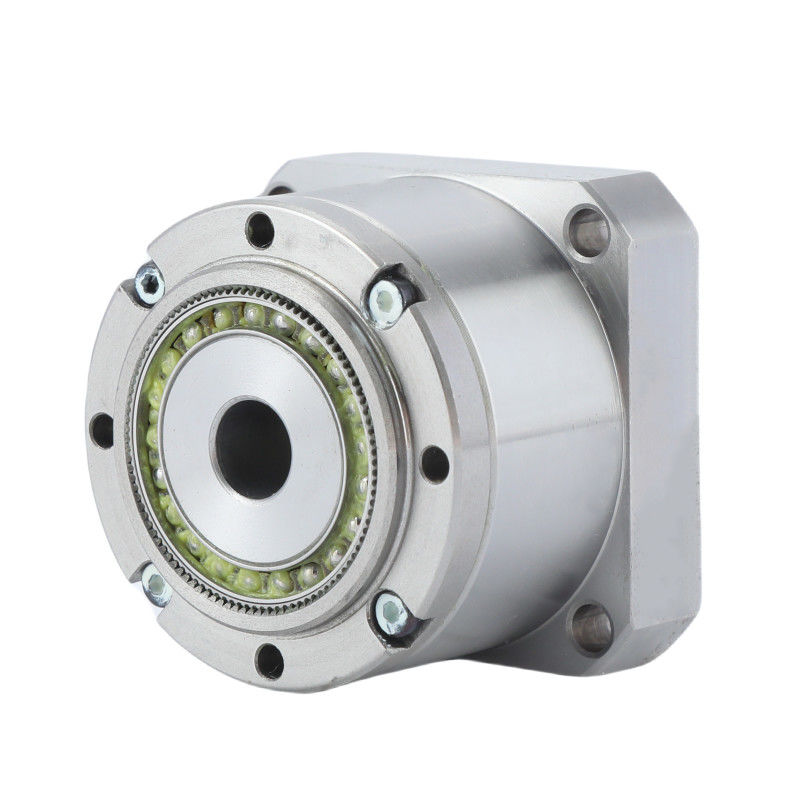

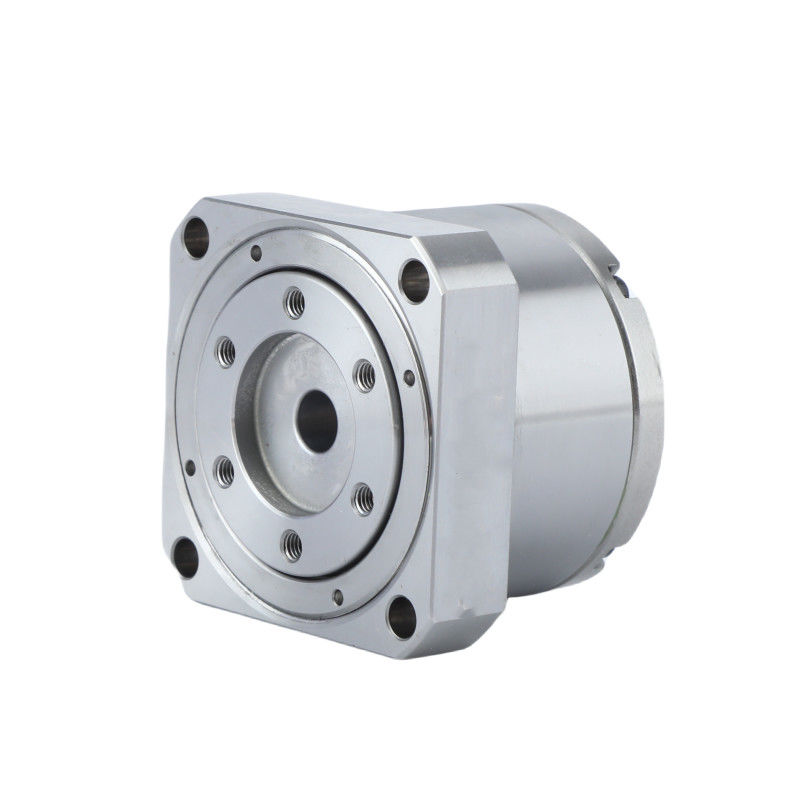

詳細な画像
申請
|
|
|
| 産業用ロボット | 航空宇宙 | 製造システム |
PDF 図解 ダウンロード
