起源の場所:
江苏,中国
ブランド名:
Giant Precision
証明:
ISO9001
モデル番号:
LSN-8-XX-U-I
製品説明

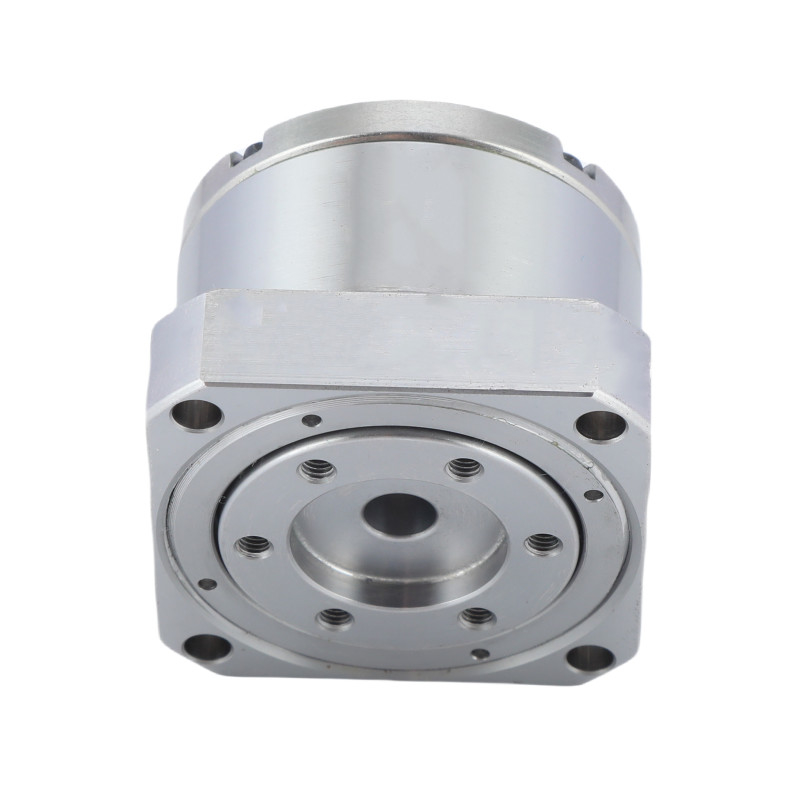

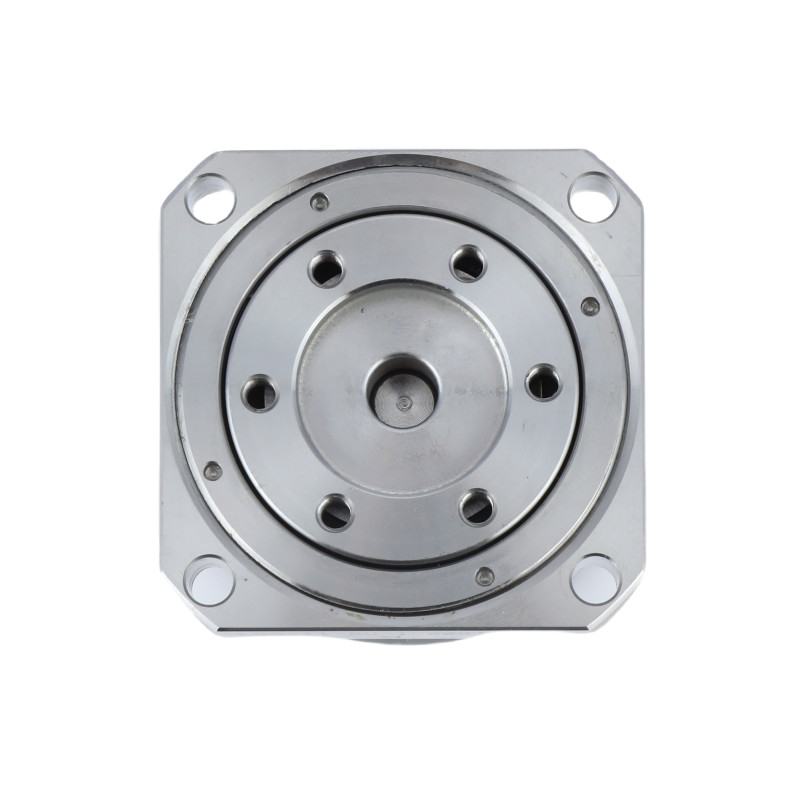

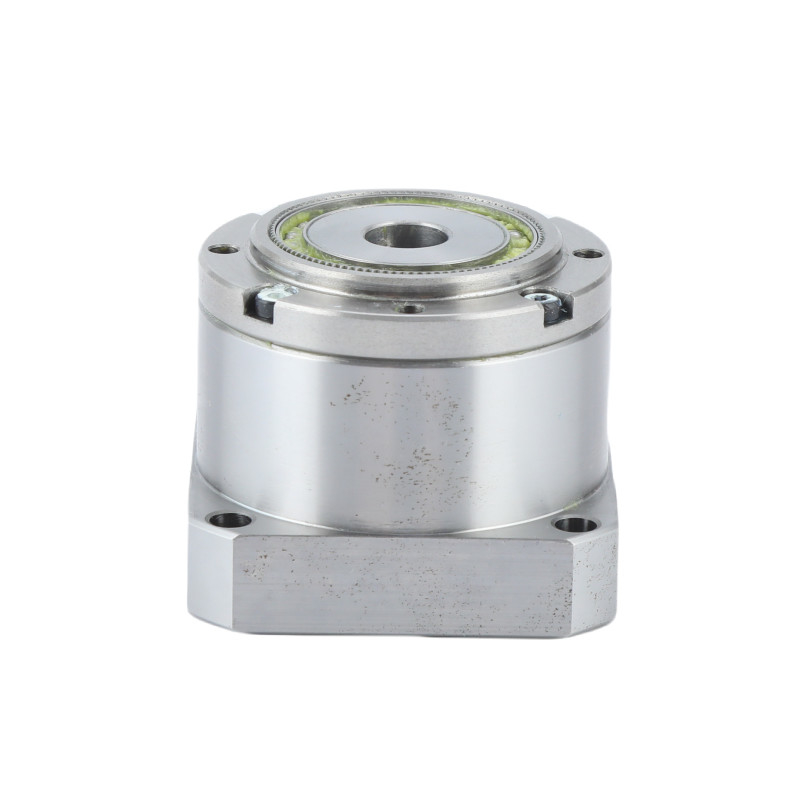

LSNシリーズのモデル8ハーモニックドライブは超軽量ストレッチ波減速機として知られています.
同じ性能の標準製品と比べると LSN-8-XX-U-Iギアユニットは0です鋼材からアルミニウム合金に改良した.
主要 な 特徴
• 30% 軽い
• トーク容量が高い
• 高い負荷容量
減量比:50:1と100:1
仕様
LSN-8-XX-U-I シリーズの定数パラメータ表
| モデル | 減量比 | 2000r/min 入力時のノーマルトルク | 開始および停止時の最大可用トルク | 平均負荷トークの最大許容値 | 許容される最大瞬時のトルク | 許容される最大入力回転速度 (グリース) |
許容される平均入力回転速度 (グリース) |
反発 | 体重 | 設計寿命 | ||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | アークセック | 体重 | 時数 | ||
| 8 | 50 | 1.8 | 0.18 | 3.3 | 0.34 | 2.3 | 0.23 | 6.6 | 0.67 | 8500 | 3500 | ≤40 | 0.08 | 10000 |
| 100 | 2.4 | 0.24 | 4.8 | 0.49 | 3.3 | 0.34 | 9 | 0.92 | 10000 | |||||
| 主要な特徴LSN-8-XX-U-I 超軽量ストレッチ波減量機 | |||
| 製品 | LSNシリーズ 軽量モデル8 ハーモニックドライブ | ||
|
材料
|
鉄鋼,アルミ,ポリウレタン,ベアリング,シール,潤滑剤 | ||
|
減量比
|
50100 | ||
|
反発
|
40弧秒未満 | ||
|
平均入力速度
|
3500回転/分 | ||
|
最大入力速度
|
8500回転/分 | ||
|
デザイン の 生活
|
10000時間 | ||
|
モデル
|
8 | ||
|
体重
|
0.08kg | ||
| 保証 | 1年 | ||
| 適用する | ロボットと自動化,半導体機器 | ||
申請
ハーモニック・ドライブ (ハーモニック・ギア・ドライブ) とは,精度とコンパクトな設計で知られる特殊なギア・メカニズムである.独特な特性により様々な分野で応用できます.
| ロボット | ハーモニックドライブは,高いトルク対重量比と精度のためにロボット工学で広く使用されています.それらはロボット腕と脚の精密な制御と位置付けを達成するのに役立ちます. | |
| 航空宇宙 | 航空宇宙工学では,ハルモニックドライブが衛星や宇宙船システムで使用される.その信頼性とコンパクト性により.高精度で最小限の反作用を必要とするメカニズムでは不可欠です衛星アンテナや着陸機など | |
| 医療機器 | ハーモニック・ドライブは 手術ロボットや診断機器など 様々な医療機器で使用されています精密 な 手術 や 精密 な 診断 に は,精度 と 滑らかな 動き が 重要 です. | |
