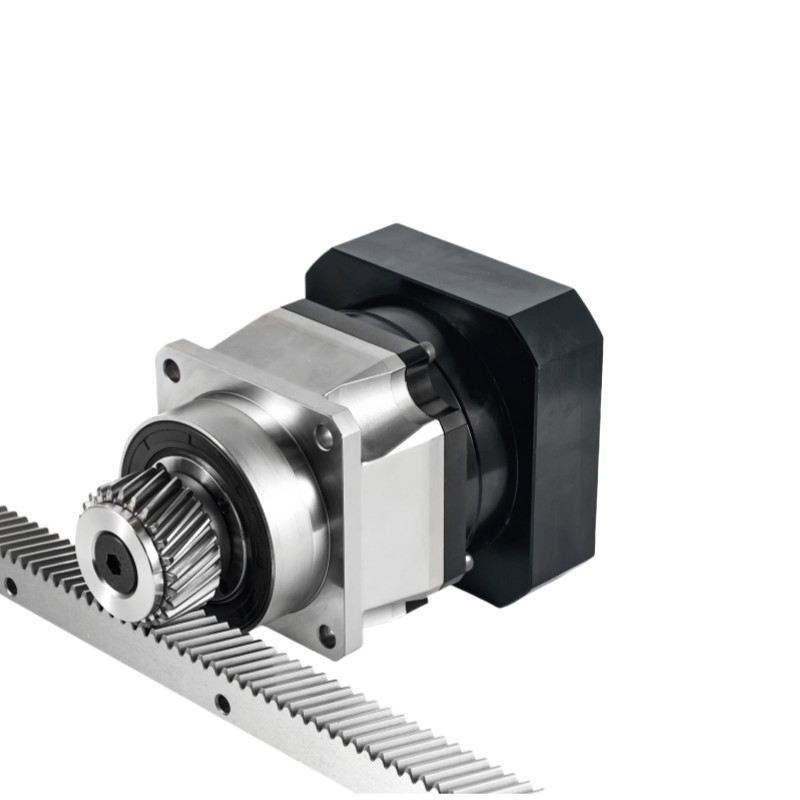

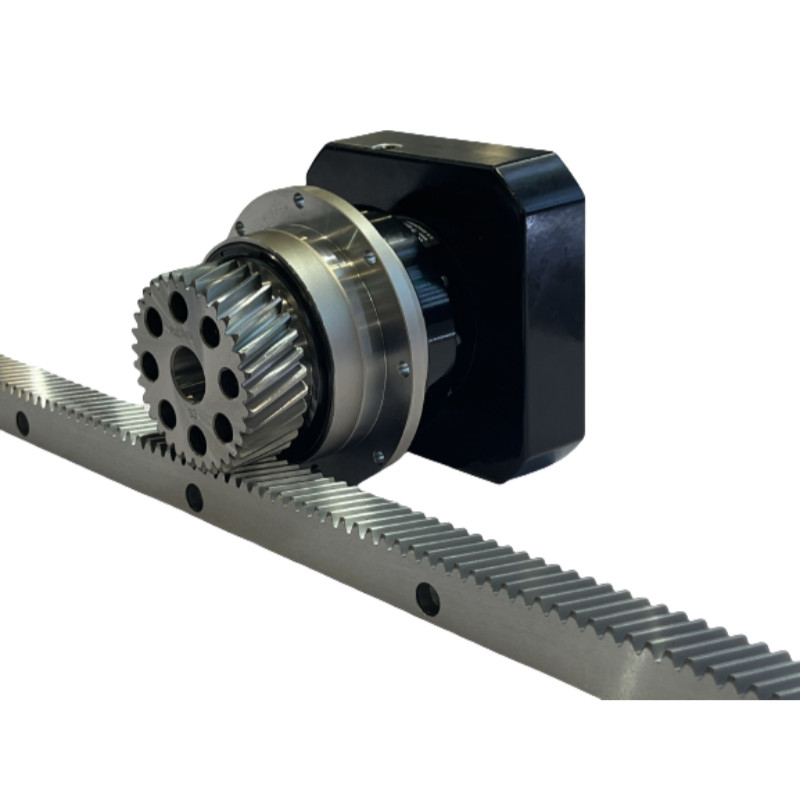

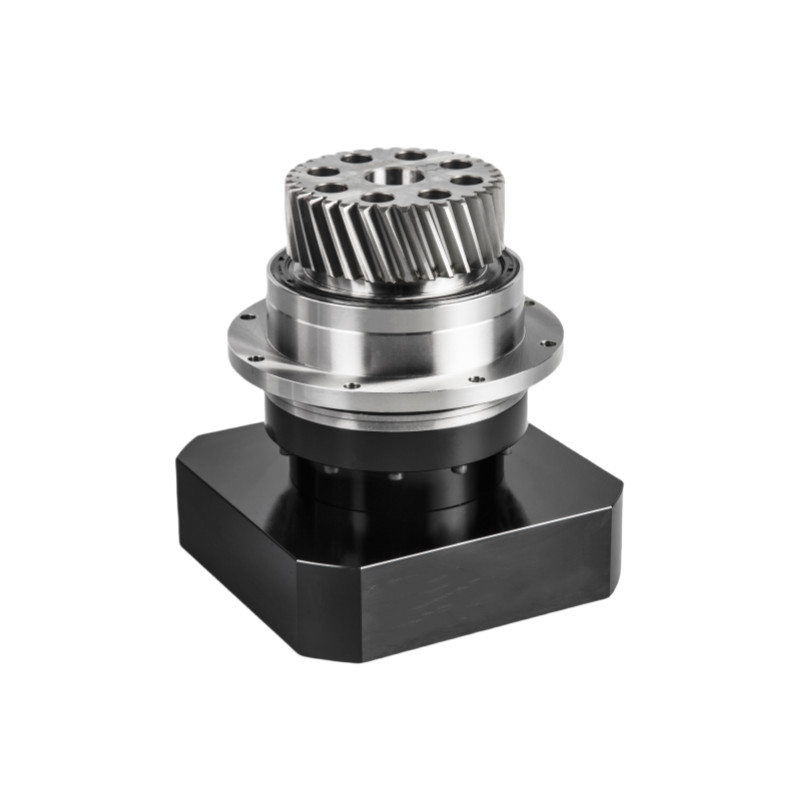

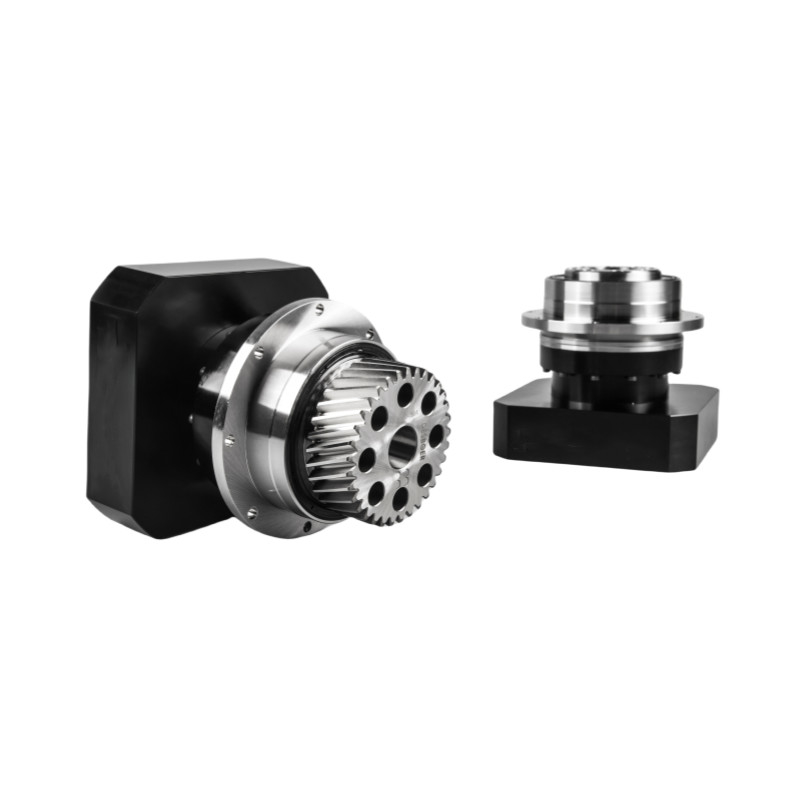

インテグレテッドプラネタリウムシャフト搭載ギアボックスプラネタリウムギアの減速器

プラネタリウムシャフトに搭載されたギアボックス

プラネットギアシャフト搭載のギアボックス

軸搭載された惑星装置の減速器

起源の場所:

江苏,中国

ブランド名:

Giant Precision

証明:

ISO9001

モデル番号:

ND シリーズ恒星ギアボックス

連絡ください

引金を求めてください

製品詳細

製品:

ND シリーズ恒星ギアボックス

モデル:

ND047,NDS064,ND064,NDS090,ND090,NDV110,NDV140,NDV200,NDV255,NDV285

割合:

4から100

区分:

シングル、ダブル

効率性:

≥97%

使用寿命:

20000 時間

連続操作:

10000時間

反発:

P0,P1,P2

保護クラス:

IP65

動作温度:

-30°Cから90°C

適用する:

機械,機械操作機,印刷機器,自動車製造

保証:

1 年

支払いと送料の条件

最小注文数量

1セット

価格

To Be Negotiated

パッケージの詳細

カートンボックス

受渡し時間

3〜4週間

支払条件

T/T

供給の能力

月20000セット

統合プラネタリウム NDシリーズ惑星減速器ギアボックス高精度

最良の価格を入手する

ビデオ

ODM ISO9001 惑星ギアボックス減速器 IP65 防水

最良の価格を入手する

ビデオ

精密双右角ホールシャフトギアボックス電源送電 ODM

最良の価格を入手する

ビデオ

電源伝送右角ギアボックスホールシャフトドライブカスタマイズ

最良の価格を入手する

連絡ください

今連絡してください

製品説明

特徴

静かな動作ヘリカルギアが振動とノイズを減らすのに貢献します

高精度Sタンダード反発は3アーチ分精密制御に最適です

高硬さとトルク高度な硬さと高いトルクが,開けられた針のローラーベアリングによって達成された.

アダプター・ブッシング接続運動一般性

高粘度脂肪高粘度な分離防止油脂を使用した完璧なソリューションです

メンテナンスなしユニットの寿命の間油脂を交換する必要はありません.任意の位置に固定できます.

仕様		セグメント番号	割合	ND047	NDS064	ND064	NDS090	ND090	NDV110	NDV140	NDV200	NDV255	NDV285
定数出力トルク	Nm	シングル	4	22	45	45	110	130	280	560	1100	2200	3600
			5	25	55	55	145	160	340	610	1300	2200	3300
			7	20	48	48	125	130	300	560	1200	2000	2900
			8	ほら	ほら	ほら	95	100	250	550	1100	1700	2850
			10	15	40	40	95	100	220	460	950	1400	1900
		2倍	16	22	45	45	110	130	280	560	1100	2200	3600
			20	22	45	45	110	130	280	560	1100	2000	3600
			25	25	60	60	145	160	350	610	1300	2200	3300
			30	ほら	ほら	ほら	ほら	ほら	ほら	ほら	ほら	ほら	3100
			35	20	50	50	125	140	310	560	1200	1200	3000
			40	18	50	50	110	120	280	560	1200	1800	ほら
			50	18	55	55	145	160	340	610	1300	2000	3300
			60	ほら	ほら	48	125	120	300	560	1200	1800	2900
			70	18	ほら	48	125	120	300	560	1100	1800	2900
			80	ほら	ほら	ほら	95	100	ほら	ほら	ほら	ほら	ほら
			90	ほら	ほら	40	95	100	250	460	950	1500	2200
			100	15	ほら	40	95	100	220	460	950	1400	1900
回転慣性	キロ/cm3	シングル	4	0.03	0.14	0.14	0.14	0.51	2.87	7.54	25.03	54.37	283.94
			5	0.03	0.13	0.13	0.13	0.47	2.71	7.42	23.29	53.27	264.41
			7	0.03	0.13	0.13	0.13	0.45	2.62	7.14	22.48	50.97	250.11
			8	ほら	ほら	ほら	ほら	0.45	2.62	7.14	22.48	50.84	245.35
			10	0.03	0.13	0.13	0.13	0.44	2.57	7.03	22.51	50.56	241.30
		2倍	16	0.03	0.03	0.03	0.03	0.13	0.47	2.71	7.42	25.03	54.37
			20	0.03	0.03	0.03	0.03	0.13	0.47	2.71	7.42	25.03	54.37
			25	0.03	0.03	0.03	0.03	0.13	0.47	2.71	7.42	25.03	54.37
			30	ほら	ほら	ほら	ほら	ほら	ほら	ほら	ほら	ほら	54.37
			35	0.03	0.03	0.03	0.03	0.13	0.47	2.71	7.42	25.03	54.37
			40	0.03	0.03	0.03	0.03	0.13	0.44	2.57	7.03	25.03	ほら
			50	0.03	0.03	0.03	0.03	0.13	0.44	2.57	7.03	25.03	54.37
			60	ほら	ほら	0.03	0.03	0.13	0.44	2.57	7.03	22.48	50.56
			70	0.03	ほら	0.03	0.03	0.13	0.44	2.57	7.03	22.48	50.56
			80	ほら	ほら	ほら	ほら	0.13	ほら	ほら	ほら	ほら	ほら
			90	ほら	ほら	0.03	0.03	0.13	0.44	2.57	7.03	22.48	50.56
			100	0.03	ほら	0.03	0.03	0.13	0.44	2.57	7.03	22.48	50.56

インテグレテッドプラネタリウムシャフト搭載ギアボックスプラネタリウムギアの減速器 2

インテグレテッドプラネタリウムシャフト搭載ギアボックスプラネタリウムギアの減速器 4

インテグレテッドプラネタリウムシャフト搭載ギアボックスプラネタリウムギアの減速器 6

インテグレテッドプラネタリウムシャフト搭載ギアボックスプラネタリウムギアの減速器 8

インテグレテッドプラネタリウムシャフト搭載ギアボックスプラネタリウムギアの減速器 10

インテグレテッドプラネタリウムシャフト搭載ギアボックスプラネタリウムギアの減速器 12

パラメータ表		セグメント番号	割合	ND047	NDS064	ND064	NDS090	ND090	NDV110	NDV140	NDV200	NDV255	NDV285
最大加速トルク	Nm	1,2	1.8 倍定数出力トルク
緊急停止トルク	Nm	1,2	定数出力トルクの3倍
指定入力速度	rmp	1	4〜10	5000	5000	5000	4000	4000	4000	3000	3000	2200	2000
指定入力速度	rmp	2	16~100	5000	5000	5000	4000	4000	4000	3000	3000	3000	2200
最大入力速度	rmp	1	4〜10	10000	10000	10000	8000	8000	8000	6000	6000	4000	3500
最大入力速度	rmp	2	16~100	10000	10000	10000	8000	8000	8000	6000	6000	4000	3500
超精密な反発	アークミン	1	4〜10	ほら	ほら	ほら	≤1	≤1	≤1	≤1	≤1	≤1	≤1
超精密な反発	アークミン	2	16~100	ほら	ほら	ほら	ほら	ほら	≤3	≤3	≤3	≤3	≤3
正確な反響	アークミン	1	4〜10	≤3	≤3	≤3	≤3	≤3	≤3	≤3	≤3	≤3	≤3
正確な反響	アークミン	2	16~100	≤5	≤5	≤5	≤5	≤5	≤5	≤5	≤5	≤5	≤5
標準的な反発	アークミン	1	4〜10	≤5	≤5	≤5	≤5	≤5	≤5	≤5	≤5	≤5	≤5
標準的な反発	アークミン	2	16~100	≤7	≤7	≤7	≤7	≤7	≤7	≤7	≤7	≤7	≤7
オーショナルの硬さ	Nm/arcmin	1,2	4~100	7	10	13	23	31	95	183	529	1030	1421
最大放射力	N	1,2	4~100	1040	1700	2300	3800	4100	9400	15000	25600	42000	58000
最大軸力	N	1,2	4~100	690	850	1055	1900	2980	5600	9300	19000	33400	59000
傾き瞬間	Nm	1,2	4~100	55	65	94	106	198	482	1090	4030	6100	8500
奉仕生活	hh	1,2	16~100	20000hr ((連続運転 10000hr)
効率性	%	1	4〜10	≥97%
効率性	%	2	16~100	≥94%
体重	体重	1	4〜10	0.7	1.2	1.2	1.2	3.0	5.6	11.9	31.6	56.1	99.6
体重	体重	2	16~100	1.0	1.6	1.6	1.6	3.7	7.3	15.9	36.9	70.0	124.5
動作温度	°C	1,2	4~100	-30°Cから90°C
潤滑剤		1,2	4~100	合成油脂
保護クラス		1,2	4~100	IP65
マウント位置		1,2	4~100	どんな方向でも
騒音レベル (N1=3000rpm,負荷なし)	dB (A)	1	4~100	≤56	≤58	≤58	≤58	≤60	≤63	≤65	≤67	≤70	≤73
騒音レベル (N1=3000rpm,負荷なし)	dB (A)	2	16~100	≤56	≤58	≤58	≤58	≤60	≤63	≤65	≤67	≤70	≤73
