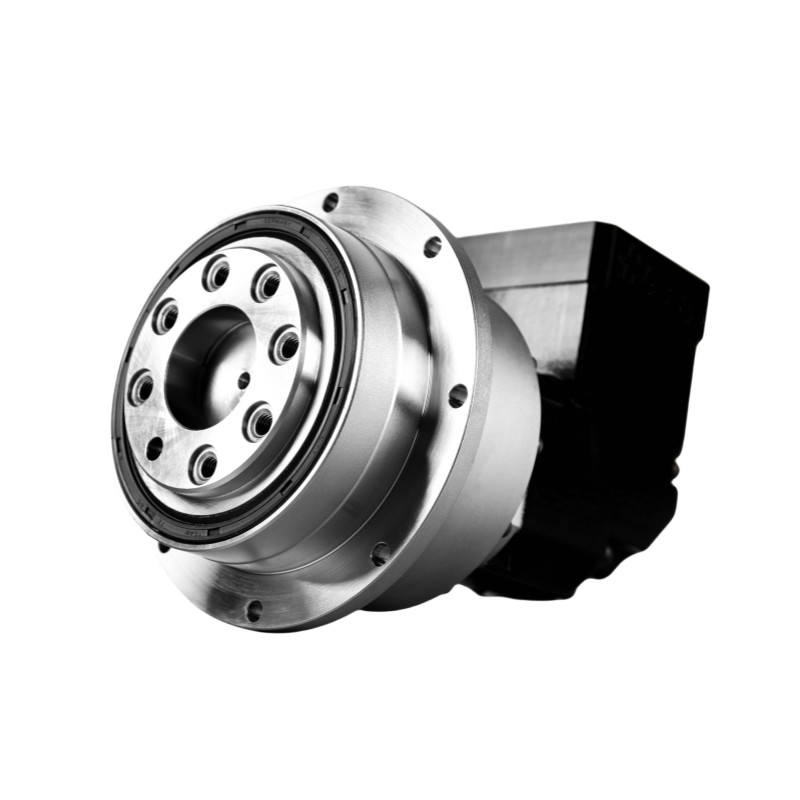

電源伝送右角ギアボックスホールシャフトドライブカスタマイズ

トランスミッションの直角ギアボックス空洞軸

カスタマイズされた直角ギアボックス空洞シャフト

カスタマイズされた右角ギアドライブ

起源の場所:

江苏,中国

ブランド名:

Giant Precision

証明:

ISO9001

モデル番号:

NDRシリーズ惑星ギアボックス

連絡ください

引金を求めてください

製品詳細

製品:

NDRシリーズ惑星ギアボックス

モデル:

NDVR064, NDVR090, NDVR110, NDVR140, NDVR200, NDVR255, NDVR285

割合:

4から200

超精密な反発:

≤4弧分

区分:

シングル、ダブル

効率性:

≥95%

使用寿命:

20000 時間

連続操作:

10000時間

保護クラス:

IP65

動作温度:

-10°Cから90°C

適用する:

機械,機械操作機,印刷機器,自動車製造

保証:

1 年

支払いと送料の条件

最小注文数量

1セット

価格

To Be Negotiated

パッケージの詳細

カートンボックス

受渡し時間

3〜4週間

支払条件

T/T

供給の能力

月20000セット

統合プラネタリウム NDシリーズ惑星減速器ギアボックス高精度

最良の価格を入手する

ビデオ

ODM ISO9001 惑星ギアボックス減速器 IP65 防水

最良の価格を入手する

ビデオ

精密双右角ホールシャフトギアボックス電源送電 ODM

最良の価格を入手する

ビデオ

電源伝送右角ギアボックスホールシャフトドライブカスタマイズ

最良の価格を入手する

連絡ください

今連絡してください

製品説明

仕様		セグメント番号	割合	NDR064	NDR090	NDVR110	NDVR140	NDVR200	NDVR255	NDVR285
定数出力トルク	Nm	シングル	4	45	130	280	560	1100	2200	3600
			5	55	160	340	610	1300	2200	3300
			7	48	130	300	560	1200	2000	2900
			8	ほら	100	250	550	1100	1700	2850
			10	40	100	220	460	950	1400	1900
			14	48	130	300	560	1200	2000	2900
			16	ほら	100	250	550	1100	1700	2850
			20	40	100	220	460	950	1400	1900
		2倍	16	45	130	280	560	1100	2200	3600
			20	45	130	280	560	1100	2000	3600
			25	55	160	340	610	1300	2200	3300
			35	55	160	340	610	1300	2200	3300
			40	55	160	340	610	1300	2200	3300
			50	55	160	340	610	1300	2200	3300
			60	55	160	340	610	1300	2200	3300
			70	55	160	340	610	1300	2200	3300
			80	55	160	340	610	1300	2200	3300
			90	55	160	340	610	1300	2200	3300
			100	55	160	340	610	1300	2200	3300
			140	48	130	300	560	1200	2000	2900
			160	ほら	100	250	550	1100	1700	2850
			200	40	100	220	460	950	1400	1900
回転慣性	キロ/cm3	シングル	4	0.35	2.25	6.84	23.40	68.90	152.09	280.86
			5	0.35	2.25	6.84	23.40	68.90	152.09	280.86
			7	0.35	2.25	6.84	23.40	68.90	152.09	280.86
			8	ほら	2.25	6.84	23.40	68.90	152.09	280.86
			10	0.35	2.25	6.84	23.40	68.90	152.09	270.07
			14	0.07	1.87	6.25	21.80	65.60	145.82	270.07
			16	ほら	1.87	6.25	21.80	65.60	145.82	270.07
			20	0.07	1.87	6.25	21.80	65.60	145.82	270.07
		2倍	16	0.09	0.35	2.25	6.84	23.40	68.90	152.09
			20	0.09	0.35	2.25	6.84	23.40	68.90	152.09
			25	0.09	0.35	2.25	6.84	23.40	68.90	152.09
			35	0.09	0.35	2.25	6.84	23.40	68.90	152.09
			40	0.09	0.35	2.25	6.84	23.40	68.90	145.82
			50	0.09	0.35	2.25	6.84	23.40	68.90	145.82
			60	0.09	0.35	2.25	6.84	23.40	68.90	145.82
			70	0.09	0.35	2.25	6.84	23.40	68.90	145.82
			80	0.09	0.35	2.25	6.84	23.40	68.90	145.82
			90	0.09	0.35	2.25	6.84	23.40	68.90	145.82
			100	0.09	0.35	2.25	6.84	23.40	68.90	145.82
			140	0.09	0.31	1.87	6.25	21.80	65.60	145.82
			160	ほら	0.31	1.87	6.25	21.80	65.60	145.82
			200	0.09	0.31	1.87	6.25	21.80	65.60	145.82

電源伝送右角ギアボックスホールシャフトドライブカスタマイズ 2

パラメータ表		セグメント番号	割合	NDR064	NDR090	NDVR110	NDVR140	NDVR200	NDVR255	NDVR285
最大加速トルク	Nm	1,2	1.8 倍定数出力トルク
緊急停止トルク	Nm	1,2	定数出力トルクの3倍
指定入力速度	rmp	1	4~20	5000	4000	4000	3000	3000	2200	2000
指定入力速度	rmp	2	16~200	5000	4000	4000	3000	3000	3000	2200
最大入力速度	rmp	1	4~20	10000	8000	8000	6000	6000	4000	3500
最大入力速度	rmp	2	16~200	10000	8000	8000	6000	6000	4000	3500
超精密な反発	アークミン	1	4~20	ほら	≤2	≤2	≤2	≤2	≤2	≤2
超精密な反発	アークミン	2	16~200	ほら	≤4	≤4	≤4	≤4	≤4	≤4
正確な反響	アークミン	1	4~20	≤4	≤4	≤4	≤4	≤4	≤4	≤4
正確な反響	アークミン	2	16~200	≤7	≤7	≤7	≤7	≤7	≤7	≤7
標準的な反発	アークミン	1	4~20	≤6	≤6	≤6	≤6	≤6	≤6	≤6
標準的な反発	アークミン	2	16~200	≤9	≤9	≤9	≤9	≤9	≤9	≤9
オーショナルの硬さ	Nm/arcmin	1,2	4~200	13	31	95	183	529	1030	1421
最大放射力	N	1,2	4~200	2300	4100	9400	15000	25600	42000	59800
最大軸力	N	1,2	4~200	1055	2980	5600	9300	19000	33400	59000
傾き瞬間	Nm	1,2	4~200	94	198	482	1090	4030	6100	8500
奉仕生活	hh	1,2	4~200	20000hr ((連続運転 10000hr)
効率性	%	1	4~20	≥95%
効率性	%	2	16~200	≥92%
体重	体重	1	4~20	2.1	5.9	10.5	21.9	50.9	84.0	100.4
体重	体重	2	16~200	2.5	7.0	12.6	26.2	61.0	105.0	125.5
動作温度	°C	1,2	4~200	-10°Cから90°C
潤滑剤		1,2	4~200	合成油脂
保護クラス		1,2	4~200	IP65
マウント位置		1,2	4~200	どんな方向でも
騒音レベル (N1=3000rpm,負荷なし)	dB (A)	1	4~20	≤63	≤65	≤68	≤70	≤72	≤74	≤74
騒音レベル (N1=3000rpm,負荷なし)	dB (A)	2	16~200	≤63	≤65	≤68	≤70	≤72	≤74	≤74
