起源の場所:
江苏,中国
ブランド名:
Giant Precision
証明:
ISO9001
モデル番号:

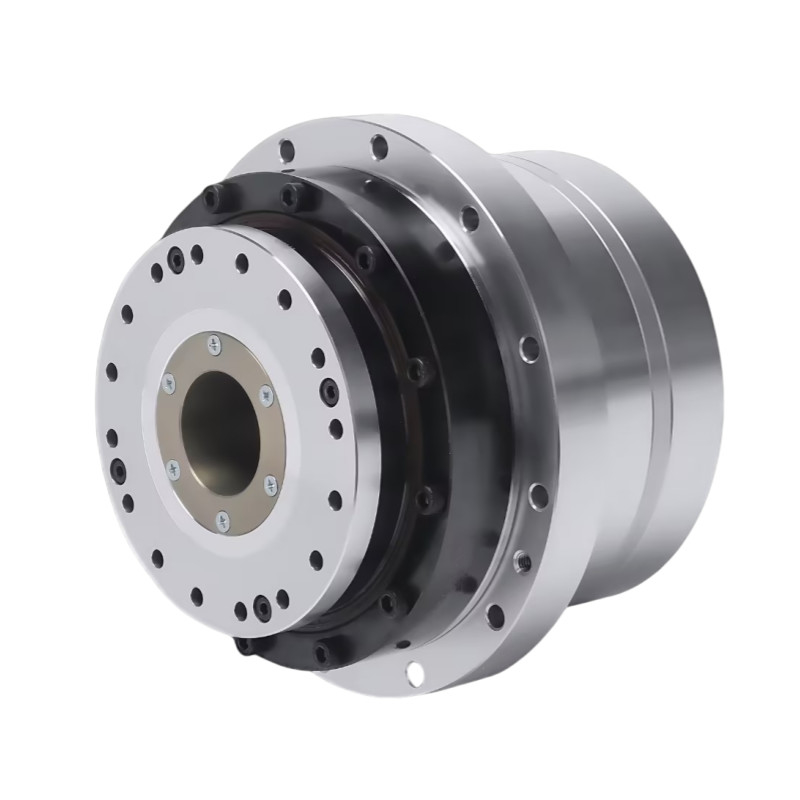

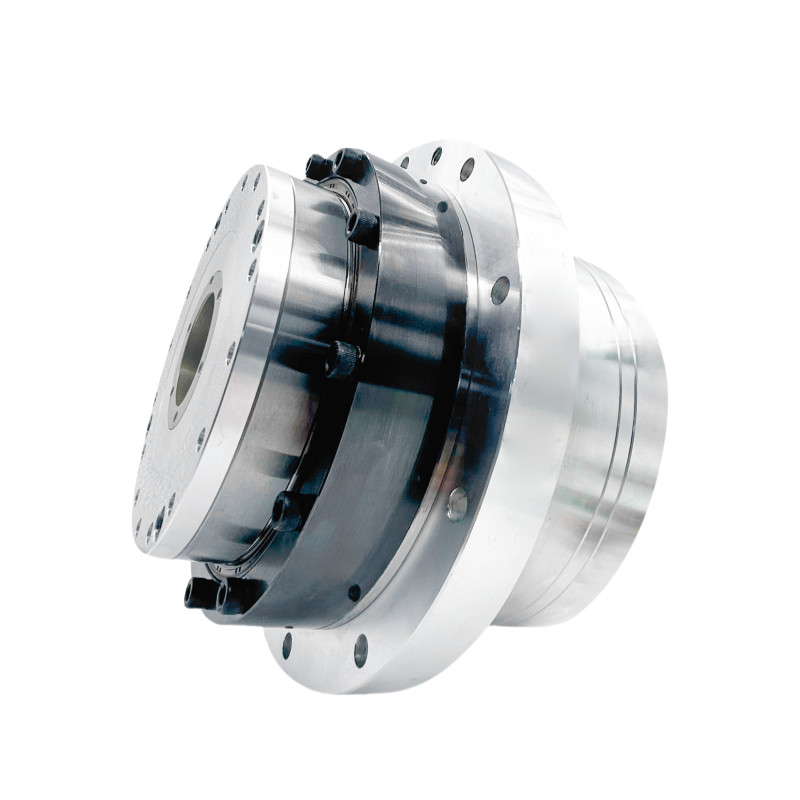

大きい空洞シャフト HAMF
| シリーズHAMF | 25 | 32 | 40 | ||||||||||||||
| 減量比 | 51 | 81 | 101 | 121 | 161 | 51 | 81 | 101 | 121 | 161 | 51 | 81 | 101 | 121 | 161 | ||
| 220VAC | ピークトルク | N·m | 121 | 169 | 194 | 207 | 217 | 250 | 376 | 441 | 436 | 459 | 400 | 641 | 702 | 762 | 800 |
| 定数トルク | N·m | 68.5 | 107 | 133 | 133 | 133 | 90 | 150 | 190 | 230 | 267 | 150 | 240 | 300 | 360 | 480 | |
| 最大速度 | rpm | 94 | 59 | 48 | 40 | 30 | 75 | 47 | 38 | 31 | 24 | 59 | 37 | 30 | 25 | 19 | |
| 定速 | rpm | 49 | 31 | 25 | 21 | 16 | 45 | 28 | 23 | 19 | 14 | 39 | 25 | 20 | 17 | 12 | |
| 最大電流 | 武器 | 6.9 | 6.07 | 5.58 | 4.97 | 3.92 | 11.56 | 10.95 | 9.6 | 8.5 | 6.72 | 14.42 | 14.55 | 12.78 | 11.58 | 9.13 | |
| 定数電流 | 武器 | 3.9 | 3.84 | 3.83 | 3.2 | 2.4 | 4.16 | 4.37 | 4.44 | 4.48 | 3.91 | 5.41 | 5.45 | 5.46 | 5.47 | 5.48 | |
| トルク常数 | Nm/アーム | 17.54 | 27.86 | 34.74 | 41.62 | 55.38 | 21.62 | 34.34 | 42.82 | 51.3 | 68.26 | 27.74 | 44.06 | 54.94 | 65.82 | 87.58 | |
| 段階抵抗 | オーム 20°C | 3.55 | 2.1 | 2 | |||||||||||||
| 段階誘導性 | mH | 10 | 12 | 6 | |||||||||||||
| バックEMF | Vrms/krpm | 40 | 52.5 | 65 | |||||||||||||
| 48VDC | ピークトルク | N·m | 121 | 169 | 194 | 207 | 217 | 250 | 376 | 411 | 436 | 459 | 280 | 440 | 550 | 660 | 800 |
| 定数トルク | N·m | 64 | 100 | 125 | 133 | 133 | 90 | 145 | 180 | 215 | 267 | 140 | 230 | 280 | 340 | 450 | |
| 最大速度 | rpm | 59 | 37 | 30 | 25 | 19 | 53 | 33 | 27 | 22 | 17 | 43 | 27 | 22 | 18 | 14 | |
| 定速 | rpm | 49 | 31 | 25 | 21 | 16 | 45 | 28 | 23 | 19 | 14 | 31 | 20 | 16 | 13 | 10 | |
| 最大電流 | 武器 | 26.96 | 23.71 | 21.83 | 19.44 | 15.32 | 47.13 | 44.63 | 39.13 | 34.65 | 27.41 | 42.89 | 42.44 | 42.54 | 42.61 | 38.82 | |
| 定数電流 | 武器 | 14.26 | 14.03 | 14.06 | 12.49 | 9.39 | 16.97 | 17.21 | 17.14 | 17.09 | 15.95 | 21.45 | 22.18 | 21.66 | 21.95 | 21.84 | |
| トルク常数 | Nm/アーム | 4.49 | 7.13 | 8.89 | 10.65 | 14.17 | 5.3 | 8.42 | 10.5 | 12.58 | 16.74 | 6.53 | 10.37 | 12.93 | 15.49 | 20.61 | |
| 段階抵抗 | オーム 20°C | 0.13 | 0.2 | 0.074 | |||||||||||||
| 段階誘導性 | mH | 0.36 | 0.4 | 0.3 | |||||||||||||
| バックEMF | Vrms/krpm | 10.5 | 12.57 | 15 | |||||||||||||
| 絶対エンコーダー | エコーダタイプ | 絶対エンコーダー | |||||||||||||||
| 解像度 (単回転) | ほんの少し | 2324ビット | 23ビット | ||||||||||||||
| モーター マルチターンカウンタ | ほんの少し | 16 | |||||||||||||||
| 一方向の位置精度 | アークセック | ≤70 | ≤60 | ≤60 | ≤50 | ≤50 | ≤65 | ≤60 | ≤55 | ≤45 | ≤45 | ≤60 | ≤60 | ≤50 | ≤45 | ≤45 | |
| 位置位置の精度の再現可能性 | アークセック | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | |
| 転覆した硬さ | x104 N·m /rad | 38 | 95 | 175 | |||||||||||||
| 扭曲硬さ | x104 N·m /rad | 3.4 | 4.6 | 3.4 | 9.9 | 14 | 18.6 | ||||||||||
| 慣性瞬間 | ブレーキなし | kg*m2 | 2.3*10^4 | 8.03*10^4 | 1.72*10^-3 | ||||||||||||
| 質量 | ブレーキなし | キロ | 3.7 | 6.68 | 12.2 | ||||||||||||
| モーターポール数 | ポール | 16 | |||||||||||||||
| 環境条件 | 動作温度: 0~40°C 保存温度: -20~60°C 動作湿度/貯蔵湿度:RH 20~80% (凝縮なし) 振動抵抗: 24.5m/s2 (周波数: 10~400Hz) 粉や金属粉,腐食性ガス,燃やす気体,油霧,その他の室内使用は禁止 標高1000m以下 |
||||||||||||||||
| モーター隔熱 | 隔熱抵抗: 100MΩ (DC500V) 以上 | ||||||||||||||||
| 介電電強度 AC1500V/ 1分 | |||||||||||||||||
| 隔熱クラス:F | |||||||||||||||||
| 保護 の 程度 | 完全に閉ざされた自己冷却型 (IP65) | ||||||||||||||||
問い合わせを直接私たちに送ってください.
