起源の場所:
中国
ブランド名:
Giant Precision
証明:
ISO9001
モデル番号:
14/17/20/20/25/32/40
高トルクハーモニックギアボックス 完全にシール
製品説明
LHG - IIIは,標準LHTシリーズよりも30%高いトルク負荷容量を持つ高トルクストレッチ波減速機で,要求の高いアプリケーションで優れた性能を保証します.
フレックススラインは,空っぽのフレンズ型標準シリンダー構造である.波発生器キャムの真ん中に大直径の空洞シャフト穴がある.
使用寿命が 43% 増加した LHG - III シリーズは,信頼性と長寿性を向上させ,ダウンタイムと保守コストを最小限に抑えています.
主要 な 特徴
LHG - III シリーズの定数パラメータ表
| モデル | 減量比 | 2000r/min 入力時のノーマルトルク | 開始および停止時の最大可用トルク | 平均負荷トークの最大許容値 | 許容される最大瞬時のトルク | 許容される最大入力回転速度 (グリース) |
許容される平均入力回転速度 (グリース) |
反発 | 体重 | 設計寿命 | ||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | アークセック | キロ | 時数 | ||
| 14 | 50 | 7 | 0.7 | 23 | 2.3 | 9 | 0.9 | 46 | 4.7 | 8500 | 3500 | ≤20 | 0.7 | 15000 |
| 80 | 10 | 1 | 30 | 3.1 | 14 | 1.4 | 61 | 6.2 | ||||||
| 100 | 10 | 1 | 36 | 3.7 | 14 | 1.4 | 70 | 7.2 | ||||||
| 120 | 10 | 1 | 36 | 3.7 | 14 | 1.4 | 70 | 7.2 | ||||||
| 17 | 50 | 21 | 2.1 | 44 | 4.5 | 34 | 3.4 | 91 | 9 | 7300 | 3500 | ≤20 | 0.99 | 15000 |
| 80 | 29 | 2.9 | 56 | 5.7 | 35 | 3.6 | 113 | 12 | ||||||
| 100 | 31 | 3.2 | 70 | 7.2 | 51 | 5.2 | 143 | 15 | ||||||
| 120 | 31 | 3.2 | 70 | 7.2 | 51 | 5.2 | 112 | 11 | ||||||
| 20 | 50 | 33 | 3.3 | 73 | 7.4 | 44 | 4.5 | 127 | 13 | 6500 | 3500 | ≤20 | 1.32 | 15000 |
| 80 | 44 | 4.5 | 96 | 9.8 | 61 | 6.2 | 165 | 17 | ||||||
| 100 | 52 | 5.3 | 107 | 10.9 | 64 | 6.5 | 191 | 20 | ||||||
| 120 | 52 | 5.3 | 113 | 11.5 | 64 | 6.5 | 191 | 20 | ||||||
| 160 | 52 | 5.3 | 120 | 12.2 | 64 | 6.5 | 191 | 20 | ||||||
| 25 | 50 | 51 | 5.2 | 127 | 13 | 72 | 7.3 | 242 | 25 | 5600 | 3500 | ≤20 | 2.02 | 15000 |
| 80 | 82 | 8.4 | 178 | 18 | 113 | 12 | 332 | 34 | ||||||
| 100 | 87 | 8.9 | 204 | 21 | 140 | 14 | 369 | 38 | ||||||
| 120 | 87 | 8.9 | 217 | 22 | 140 | 14 | 395 | 40 | ||||||
| 32 | 50 | 99 | 10 | 281 | 29 | 140 | 14 | 497 | 51 | 4800 | 3500 | ≤20 | 4.2 | 15000 |
| 80 | 153 | 16 | 395 | 40 | 217 | 22 | 738 | 75 | ||||||
| 100 | 178 | 18 | 433 | 44 | 281 | 29 | 841 | 86 | ||||||
| 120 | 178 | 18 | 459 | 47 | 281 | 29 | 892 | 91 | ||||||
| 40 | 50 | 178 | 18 | 523 | 53 | 255 | 26 | 892 | 91 | 4000 | 3000 | ≤20 | 7.2 | 15000 |
| 80 | 268 | 27 | 675 | 69 | 369 | 38 | 1270 | 130 | ||||||
| 100 | 345 | 35 | 738 | 75 | 484 | 49 | 1400 | 143 | ||||||
| 120 | 382 | 39 | 802 | 82 | 586 | 60 | 1530 | 156 | ||||||

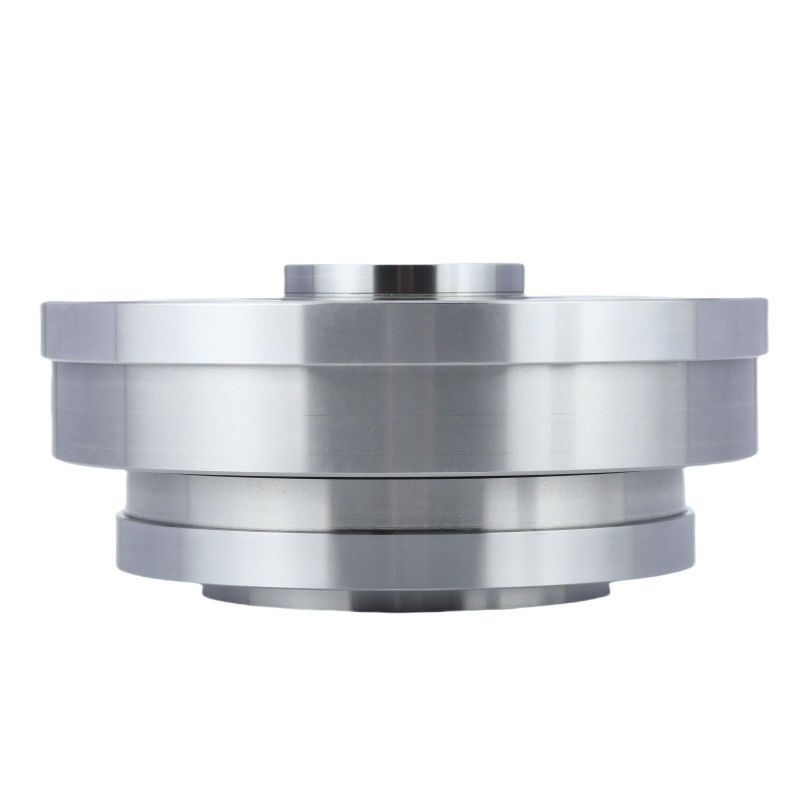

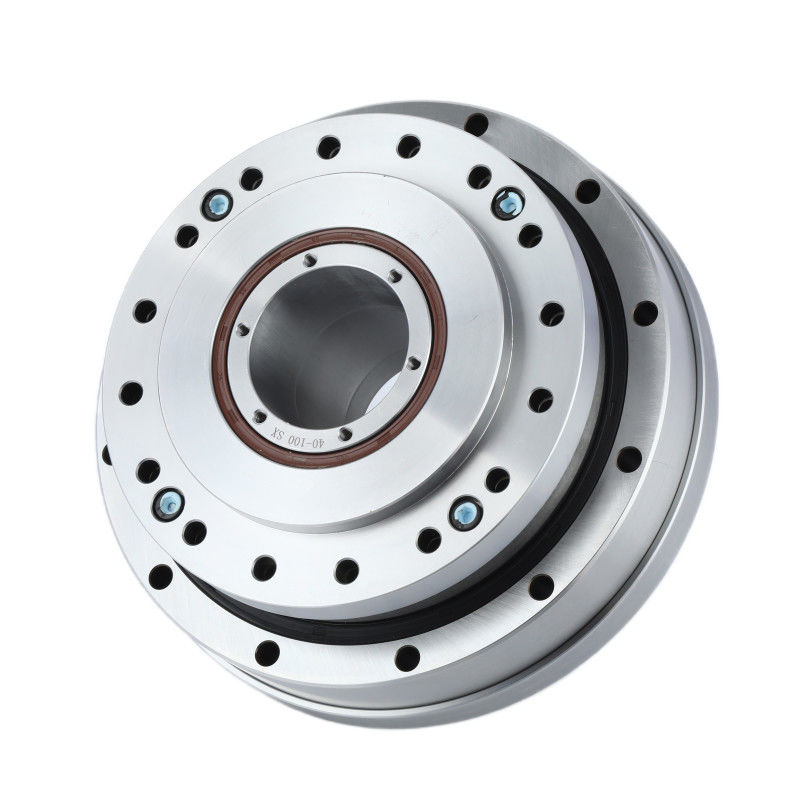

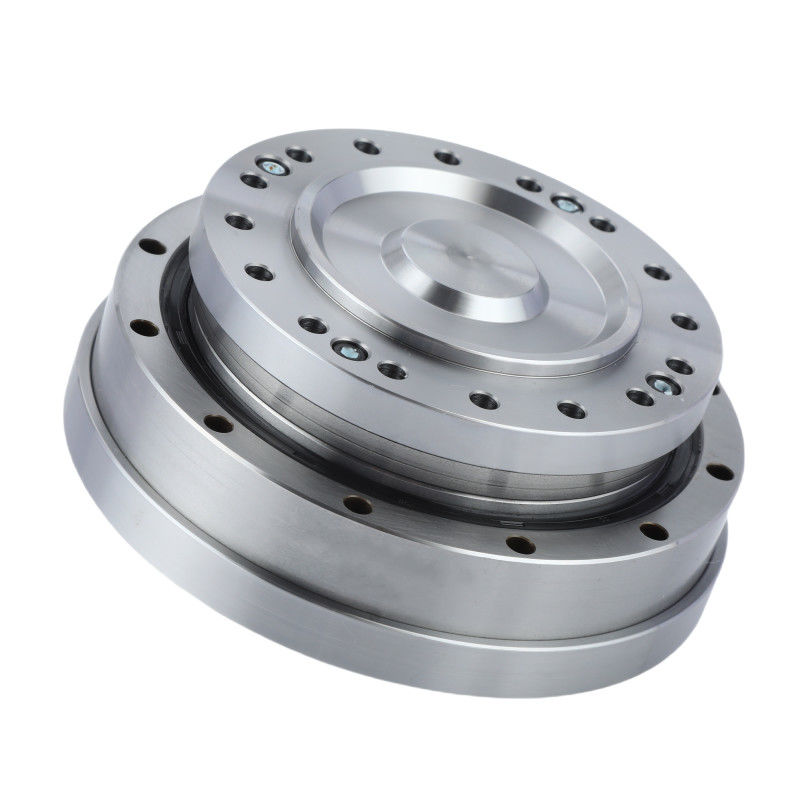

詳細な画像
| LHG - III シリーズ ストレッチ ウェーブ 減圧器の主要特性 | |||
| 製品 | LHG-IIIシリーズ ハーモニック・リデューサー | ||
|
材料
|
鉄鋼,アルミ,ポリウレタン,ベアリング,シール,潤滑剤 | ||
|
減量比
|
501 から 160:1 | ||
|
反発
|
20arcsec未満 | ||
|
平均入力速度
|
3500回転/分 | ||
|
最大入力速度
|
8500回転/分 | ||
|
デザイン の 生活
|
15000時間 | ||
|
モデル
|
14, 17, 20, 25, 32, 40 | ||
| 構造 | 完全に封印された | ||
|
体重
|
0.7から7.2kg | ||
| 保証 | 1 年 | ||
申請
|
|
|
| 包装システム | CNC 機械 | 産業用ロボット |
PDF 図解 ダウンロード
LHG-14-XX-U-III.pdf LHG-17-XX-U-III.pdf LHG-20-XX-U-III.pdf
LHG-25-XX-U-III.pdf LHG-32-XX-U-III.pdf LHG-40-XX-U-III.pdf
