起源の場所:
中国
ブランド名:
Giant Precision
証明:
ISO9001
モデル番号:
14/17/20/20/25/32/40
製品説明
LSS - IIシリーズストレッチ波減圧器は,クロススライダー型波発生器を使用し,入力シャフトはオールドハムコップリングを通じて波発生器の内部穴に接続されます.精密クロスロール出力ベアリングとフレンズと組み合わせた,収納された部品のギアセットです..
このハーモニックギアを使うことは とてもコンパクトで 頑丈で使いやすいギアヘッドソリューションです
標準的なLSS - IIカップ型のフレックススペラインストレインウェーブギアは,ロボット工学,半導体製造機器,レーザー機器,印刷回路製造機器,医療機器電子機器,電波,電波,電波,電波,電波,電波,電波,電波
主要 な 特徴
SP関連性s
LSS - II シリーズの定数パラメータ表
| モデル | 減量比 | 2000r/min 入力時のノーマルトルク | 開始および停止時の最大可用トルク | 平均負荷トークの最大許容値 | 許容される最大瞬時のトルク | 許容される最大入力回転速度 | 許容される平均入力回転速度 | 反発 | 体重 | 設計寿命 | ||||
| 油脂 | 油脂 | |||||||||||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | アークセック | 体重 | 時数 | ||
| 14 | 50 | 5.4 | 0.55 | 18 | 1.8 | 6.9 | 0.7 | 35 | 3.6 | 8500 | 3500 | ≤20 | 0.51 | 10000 |
| 80 | 7.8 | 0.8 | 23 | 2.4 | 11 | 1.1 | 47 | 4.8 | 15000 | |||||
| 100 | 7.8 | 0.8 | 28 | 2.9 | 11 | 1.1 | 54 | 5.5 | 15000 | |||||
| 120 | 7.8 | 0.8 | 28 | 2.9 | 11 | 1.1 | 54 | 5.5 | 15000 | |||||
| 17 | 50 | 16 | 1.6 | 34 | 3.5 | 26 | 2.6 | 70 | 7.1 | 7300 | 3500 | ≤20 | 0.67 | 10000 |
| 80 | 22 | 2.2 | 43 | 4.4 | 27 | 2.7 | 87 | 8.9 | 15000 | |||||
| 100 | 24 | 2.4 | 54 | 5.5 | 39 | 4 | 108 | 11 | 15000 | |||||
| 120 | 24 | 2.4 | 54 | 5.5 | 39 | 4 | 86 | 8.8 | 15000 | |||||
| 20 | 50 | 25 | 2.5 | 56 | 5.7 | 34 | 3.5 | 98 | 10 | 6500 | 3500 | ≤20 | 0.96 | 10000 |
| 80 | 34 | 3.5 | 74 | 7.5 | 47 | 4.8 | 127 | 13 | 15000 | |||||
| 100 | 40 | 4.1 | 82 | 8.4 | 49 | 5 | 147 | 15 | 15000 | |||||
| 120 | 40 | 4.1 | 87 | 8.9 | 49 | 5 | 147 | 15 | 15000 | |||||
| 160 | 40 | 4.1 | 92 | 9.4 | 49 | 5 | 147 | 15 | 15000 | |||||
| 25 | 50 | 39 | 4 | 98 | 10 | 55 | 5.6 | 186 | 19 | 5600 | 3500 | ≤20 | 1.46 | 10000 |
| 80 | 63 | 6.4 | 137 | 14 | 87 | 8.9 | 255 | 26 | 15000 | |||||
| 100 | 67 | 6.8 | 157 | 16 | 108 | 11 | 284 | 29 | 15000 | |||||
| 120 | 67 | 6.8 | 167 | 17 | 108 | 11 | 304 | 31 | 15000 | |||||
| 32 | 50 | 76 | 7.8 | 216 | 22 | 108 | 11 | 382 | 39 | 4800 | 3500 | ≤20 | 3.11 | 10000 |
| 80 | 118 | 12 | 304 | 31 | 167 | 17 | 568 | 58 | 15000 | |||||
| 100 | 137 | 14 | 333 | 34 | 216 | 22 | 647 | 66 | 15000 | |||||
| 120 | 137 | 14 | 353 | 36 | 216 | 22 | 686 | 70 | 15000 | |||||
| 40 | 50 | 137 | 14 | 402 | 41 | 196 | 20 | 686 | 70 | 4000 | 3000 | ≤20 | 4.6 | 10000 |
| 80 | 206 | 21 | 519 | 53 | 284 | 29 | 980 | 100 | 15000 | |||||
| 100 | 265 | 27 | 568 | 58 | 372 | 38 | 1080 | 110 | 15000 | |||||
| 120 | 294 | 30 | 617 | 63 | 451 | 46 | 1180 | 120 | 15000 | |||||

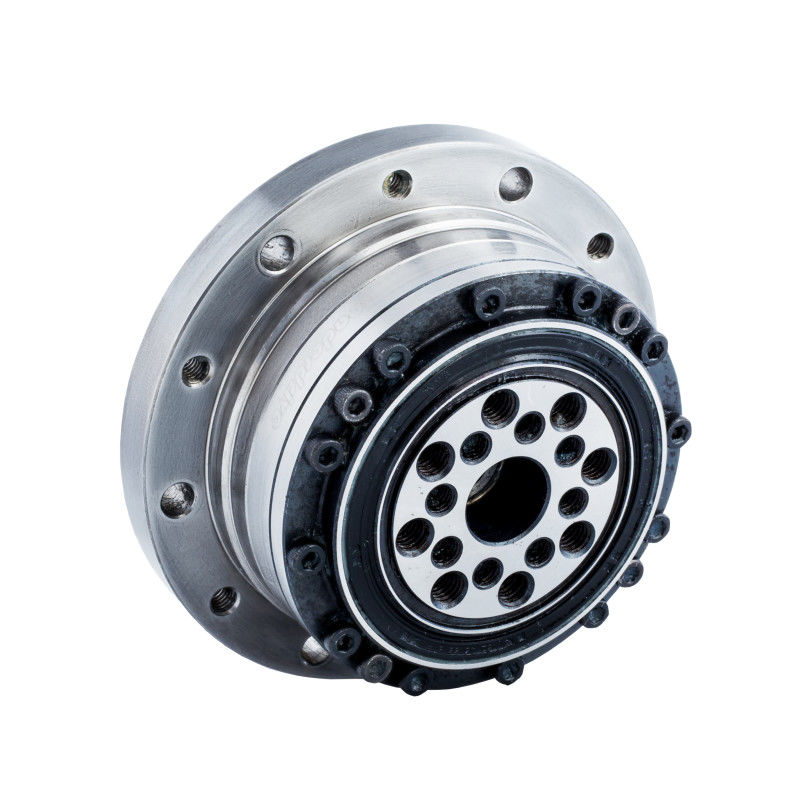

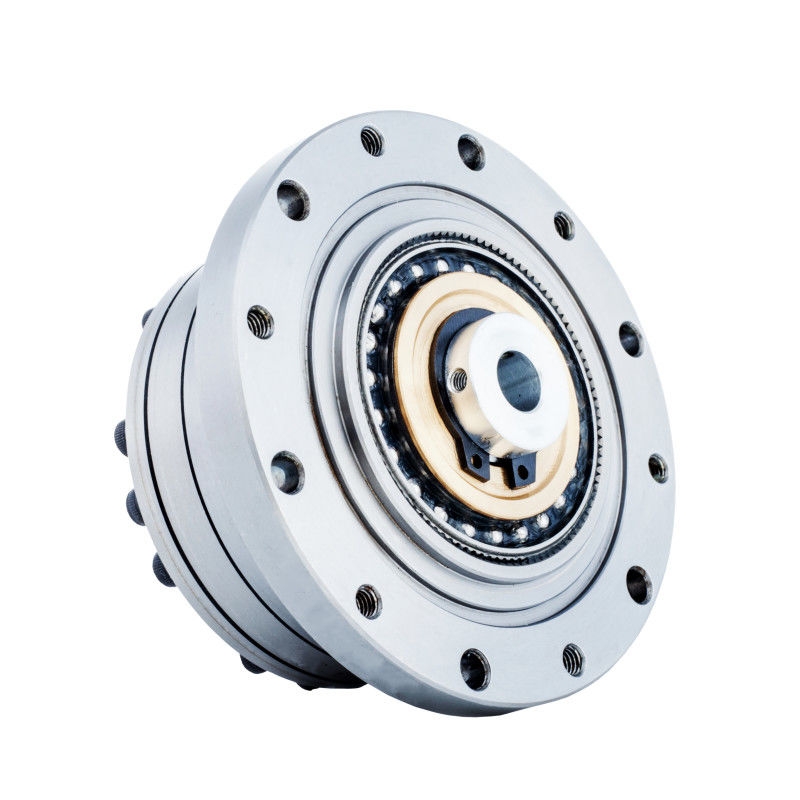

詳細な画像
| LSS - IIシリーズ ハーモニックギアユニットの主要属性 | |||
| 製品 | LSS - II カップ型ストレイン・ウェーブ・リデューサー | ||
|
材料
|
鋼,アルミ,ポリウレタン,ベアリング,シール,潤滑剤 | ||
|
減量比
|
50, 80, 100, 120 | ||
|
反発
|
20arcsec未満 | ||
|
平均入力速度
|
3500回転/分 | ||
|
最大入力速度
|
8500回転/分 | ||
|
デザイン の 生活
|
15000時間 | ||
|
モデル
|
14, 17, 20, 25, 32, 40 | ||
|
体重
|
0.51から4.6kg | ||
| 保証 | 1 年 | ||
