起源の場所:
江苏,中国
ブランド名:
Giant Precision
証明:
ISO9001
モデル番号:
モデル 14, 17, 20, 25, 32
製品説明
LHD - Iシリーズのハーモニックドライブは,高トルク容量超フラットストレッチウェーブギアユニットです.
LHD - Iシリーズのハーモニックドライブは,コンパクトでシンプルなレイアウトで設計され,簡単に統合され,スペースが限られたアプリケーションで小さな足跡と軽量化を提供するのに役立ちます.
ロボット端関節と顧客端減速機として使用するために非常に適しています
 |
|
主要 な 特徴
LHD シリーズ ハーモニックドライブの定数パラメータ表
| モデル | 減量比 | 2000r/min 入力時のノーマルトルク | 開始および停止時の最大可用トルク | 平均負荷トークの最大許容値 | 許容される最大瞬時のトルク | 許可される最大入力回転速度 (グリース) | 許容される平均入力回転速度 (グリース) | 反発 | 体重 | 設計寿命 |
| Nm | Nm | Nm | Nm | r/min | r/min | アークセック | キロ | 時数 | ||
| 14 | 50 | 3.7 | 12 | 4.8 | 23 | 8500 | 3500 | ≤20 | 0.34 | 9000 |
| 80 | 5.4 | 16 | 7.7 | 35 | 10000 | |||||
| 100 | 5.4 | 19 | 7.7 | 35 | 10000 | |||||
| 17 | 50 | 11 | 23 | 18 | 48 | 7300 | 3500 | ≤20 | 0.42 | 9000 |
| 80 | 15 | 29 | 19 | 61 | 10000 | |||||
| 100 | 16 | 37 | 27 | 71 | 10000 | |||||
| 20 | 50 | 17 | 39 | 24 | 69 | 6500 | 3500 | ≤20 | 0.54 | 9000 |
| 80 | 24 | 51 | 33 | 89 | 10000 | |||||
| 100 | 28 | 57 | 34 | 95 | 10000 | |||||
| 25 | 50 | 27 | 69 | 38 | 127 | 5600 | 3500 | ≤20 | 0.95 | 9000 |
| 80 | 44 | 96 | 60 | 179 | 10000 | |||||
| 100 | 47 | 110 | 75 | 184 | 10000 | |||||
| 32 | 50 | 53 | 151 | 75 | 268 | 4000 | 3000 | ≤20 | 1.9 | 9000 |
| 80 | 83 | 213 | 117 | 398 | 10000 | |||||
| 100 | 96 | 233 | 151 | 420 | 10000 |

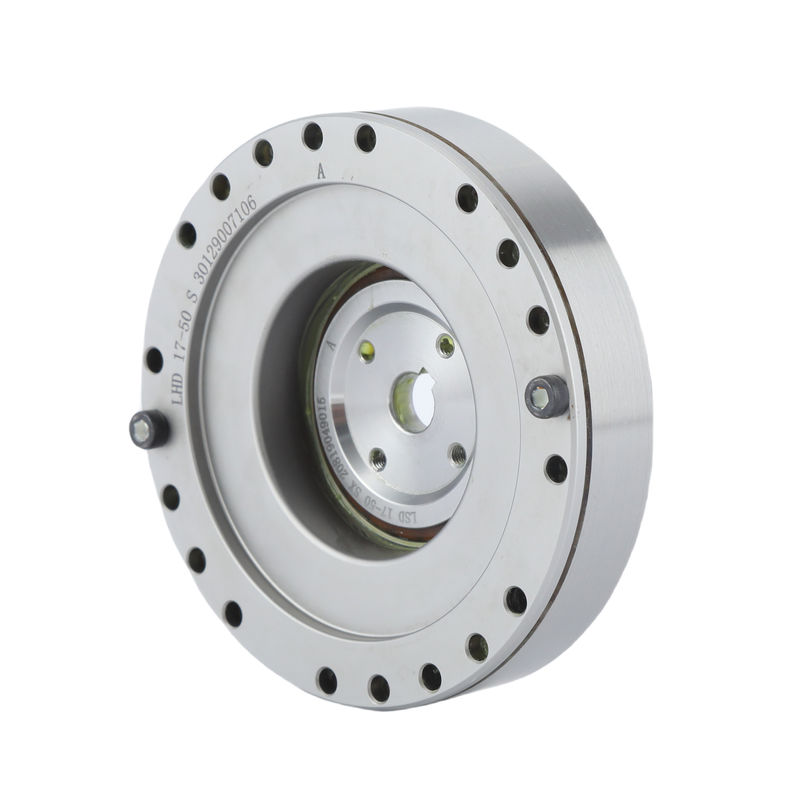

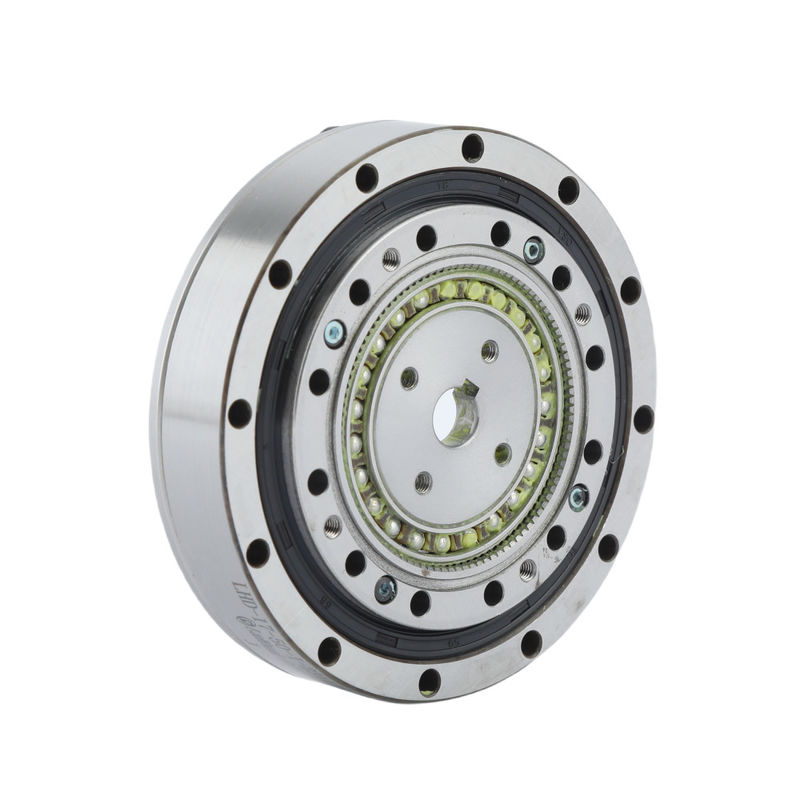

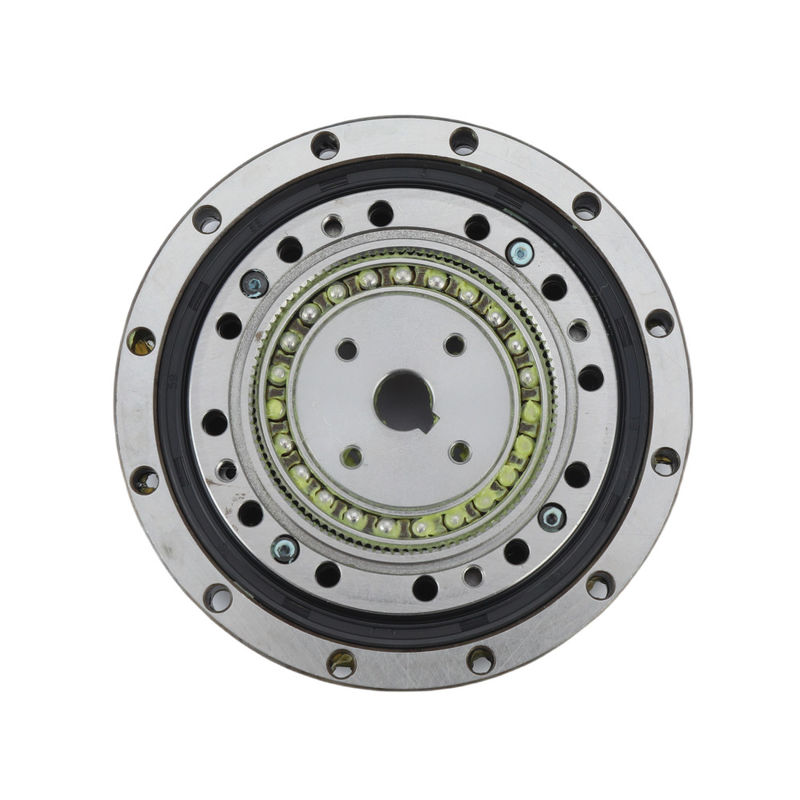

詳細な画像LHDシリーズ ハーモニックドライブ
| ウルトラフラット・ハーモニック・リデュッサーギアボックスの主要特徴 | |||
| 製品 | ウルトラフラットハーモニックドライブ | ||
|
材料
|
鉄鋼,アルミ,ポリウレタン,ベアリング,シール,潤滑剤 | ||
|
減量比
|
50, 80, 100 | ||
|
反発
|
20arcsec未満 | ||
|
平均入力速度
|
3500回転/分 | ||
|
最大入力速度
|
8500回転/分 | ||
|
デザイン の 生活
|
10000時間 | ||
|
モデル
|
14, 17, 20, 25, 32 | ||
|
体重
|
0.34から1.9kg | ||
| 保証 | 1年 | ||
申請
| |
|
|
| 産業用ロボット | 航空宇宙 | 製造システム |
